京东云AX1800-Pro亚瑟_AX6600雅典娜 高通9008端口救砖USB救砖教程
资料来自网上各位大神！
PS：路由器不像手机，USB 可以控制电源输入输出，路由器的 USB 电源是直接输出的。我多次测试 USB 救砖，有时还插着 USB 线启动固件，然后就发现路由器 USB 的 5V 不出电压，坏了。USB 线接电脑和路由器，两端都输出 5V，相当于 5V 并联，但电源不能简单直接并联使用，会产生反灌电流、输出异常等问题。怀疑反灌电流把路由器 USB 的 5V 电源芯片搞坏了，更换之后好了。也许是个例，建议有条件的可以把 USB 线的 5V 线剪断（一般是比较粗的红色那根），或者在接口 5V 的铜片上贴胶带等方式断开 5V，地线不用剪，防止反灌电流。
首先明确可以不拆机的情况：
只要变砖后使用双公头 USB-A 线（有 Tpye-C 接口的也可以用一头 Tpye-C 一头 USB-A 数据线）接路由器和电脑，电脑设备管理器显示 QUSB 或 Qualcomm HS-USB QDLoader 9008 的，就可以直接救砖。会导致变砖路由器直接进入高通 9008 模式的情况：
1. 刷坏 gpt 分区表，导致不能启动 SBL1，只擦除 gpt 的话会使用 EMMC 最后 33 个扇区保存的备份 gpt 启动，不会砖；
2. 擦除或者刷其他文件（非 ipq60xx 系列 SBL1）到 SBL1 分区，QSEE、DEVCFG、RPM 这个分区同理，不过这个几个没什么刷的；
3. 擦除 uboot 分区（即 0:APPSBL 分区）或者刷了其他文件（非 ipq60xx 系列 uboot）到该分区；
4. 擦除 cdt 分区（即 0:CDT 分区）或者刷了非 cdt 文件到该分区。
需要拆机短接电阻进入高通 9008 模式的情况：
1. 刷错了 ipq60xx 系列 uboot（如 ax5_jdc gl-ax1800 uboot）到 uboot 分区，这种情况会启动 SBL1 加载 uboot，导致不能直接进 9008，要拆机用镊子短接启动电阻焊盘，才可以进 9008;
2. 刷错了 cdt（如 ax5_jdc gl-ax1800 cdt）到 cdt 分区。
亚瑟短接
亚瑟启动电阻焊盘在板子背面，靠近 TTL 的地方，用镊子短接，然后上电路由器，等两秒再松开即可：
雅典娜短接

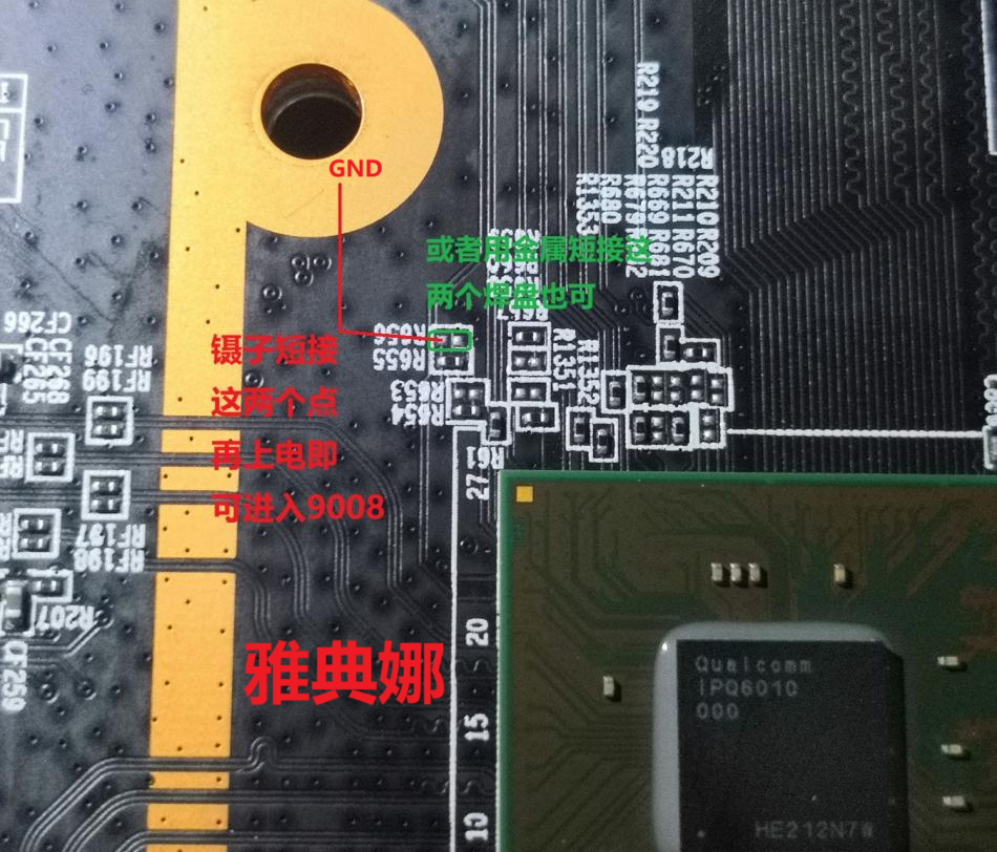

雅典娜启动电阻焊盘在 CPU 边上，用镊子短接，然后上电路由器，等两秒再松开即可：
运行文件夹中的“打开设备管理器命令.bat”，会打开设备管理器。PS：要用管理员打开
USB 线一头插路由器，一头插电脑，然后路由器上电。
插上USB
如正常，此时还没安装驱动，点开设备管理器“其他设备”下有个 QUSB 设备：
注意：不符合不需拆机情况的，需要短接启动电阻再上电，等两秒再松开短接。
运行文件夹中的 Qualcomm USB Driver.exe 安装驱动，一路同意允许下一步即可。
驱动安装
安好驱动后，可以在设备管理器“端口 (COM 和 LPT)”看到 9008 已连接上，记住 COM 口号，下面要用到。
运行刷机命令
运行文件夹中个“USB 命令.bat”，选择对应的机型后回车，然后输入上面 9008 对应的 COM 口号码后回车，命令会开始上传 SBL1。

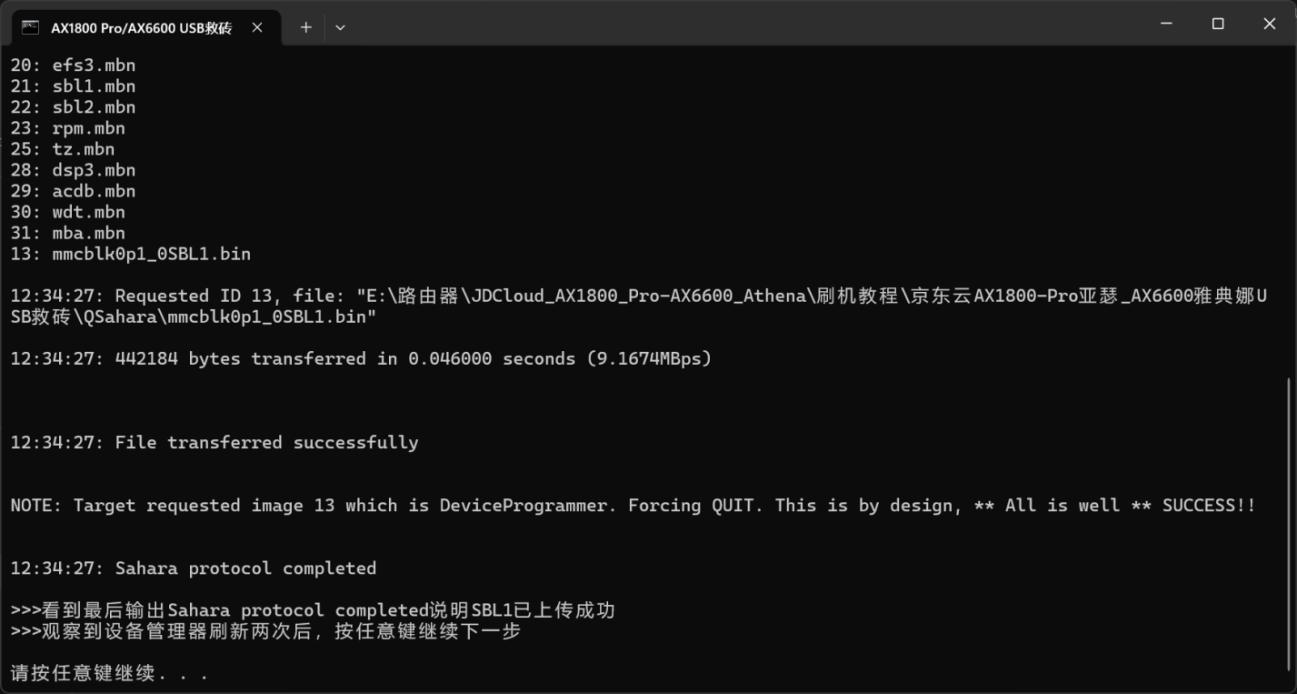

CMD 对话框输出如下信息，同时注意观察“设备管理器”那里会刷新两次，刷新两次之后等 5 秒则路由器已经重新连接了。
如果报错
ERROR: function: main:287 Could not connect to \\.\COM5
或者
INFO: function: main:273 Port name '\\.\COM5'
EVENT: STATE <-- SAHARA_WAIT_HELLO
关闭 CMD 对话框，检查 COM 是否被占用，路由器断电，再重新来。
如果正常上传 SBL1，你接了 TTL 可以看到此时输出停在 usb: ENUM success。
不过我们不需要 TTL，可以直接启动系统或者进 uboot webui 救砖就行了。

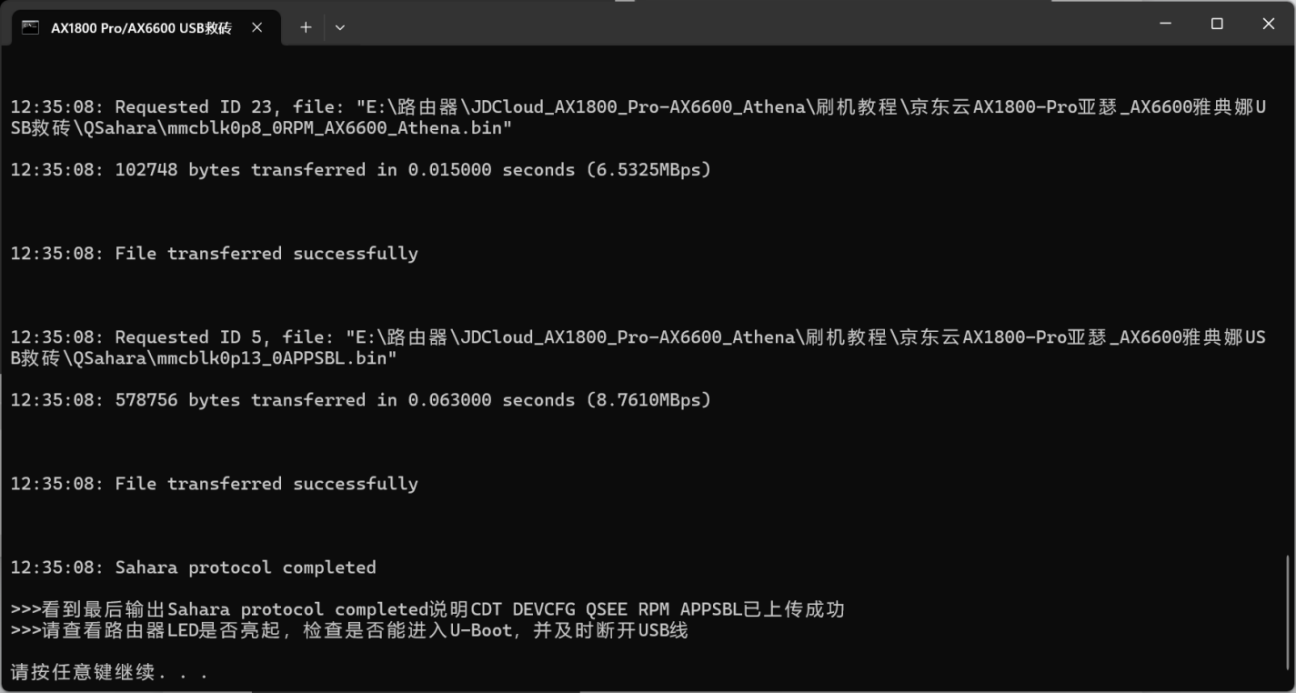

等待 5 秒后，按任意键继续，如果没问题会输出如下，同时注意看路由器指示灯会亮起，此时马上按住 reset 按键，等待红灯闪烁，变为蓝灯可以松开 reset，这时已经进入 uboot webui，可以设置电脑 IP 192.168.1.2/24，然后浏览器访问 192.168.1.1。建议关闭所有网页，重新打开浏览器去打开 192.168.1.1，避免出错。
uboot 正常启动后建议 USB 线没有断开 5V 的，先把 USB 断开。
【注意】部分机器要设置网卡速率为10M 不然 进入UBoot后链接不到web后台
个别机友反应刷 uboot 后设置固定 ip 进不来 uboot 的 webui。这个可能是网卡和 uboot 的驱动不兼容，此时可尝试将网卡速率的自动协商手动修改为 10M 全双工，再尝试访问 webui。刷好固件后再修改回自动协商。
当然，如果你路由器的系统分区没有坏，建议不按 reset 按钮，直接加载启动系统，系统启动后再恢复刷砖的分区。
雅典娜原厂是两颗 512M DDR4 内存，QSahara 文件夹的雅典娜 CDT 是原厂双内存 CDT，如果雅典娜改了内存，只用单颗内存，用原厂 CDT 是启动不了的，可以用文件夹中的单内存 cdt-JDC_AX6600_Athena_1024M16_DDR4_2G.bin 改名替换 mmcblk0p10_0CDT_AX6600_Athena.bin 后再尝试。或者用自己能用的 CDT。 这里标记一下 要是更欢 颗粒的话要注意. 次 CDT 只支持单晶的颗粒. 如果是双晶的 2G 也只能当 1G 的用. 至于区分 购买颗粒前先了解一下.
进入 uboot webui 更新固件：支持 kernel 为 6MB 大小的 factory.bin 和官方原厂固件
http://192.168.1.1
更新 ART：
http://192.168.1.1/art.html
更新 CDT：上传 CDT 文件需要大于 10KB
http://192.168.1.1/cdt.html
更新 IMG：可更新 GPT 分区表或者 EMMC IMG 镜像
http://192.168.1.1/img.html
更新 U-BOOT：
http://192.168.1.1/uboot.html
注意：上传文件点击更新后，蓝灯会闪烁，然后更新，更新完后出现UPDATE IN PROGRESS页面，同时绿灯会亮 3 秒，没亮绿灯的是不成功，刷新浏览器 192.168.1.1 重新上传并更新。
此时如果是 uboot 刷砖了，此时可直接 uboot.html 更新 uboot 即可。
如果是 cdt 刷砖了，此时可直接 cdt.html 更新 cdt 即可。
如果是 gpt 分区表刷砖了，可在 img.html 更新 gpt 分区表文件，然后系统启动后 SSH 保存下分区表，使用命令 echo -e 'w' | fdisk /dev/mmcblk0。如果刷分区表后在系统中用分区表工具新建了分区，也会保存分区表，可以不用上面 fdisk 保存分区表了。
如果是 SBL1、QSEE、DEVCFG 或 RPM 刷砖了，可在 img.html 上刷对应的 EMMC IMG 合成镜像。
如 RPM 分区刷砖了，用备份合成一个 GPT 到 mmcblk0p9_0RPM_1.bin 的 IMG 镜像，按下列顺序合成：
mmcblk0_GPT.bin
mmcblk0p1_0SBL1.bin
mmcblk0p2_0BOOTCONFIG.bin
mmcblk0p3_0BOOTCONFIG1.bin
mmcblk0p4_0QSEE.bin
mmcblk0p5_0QSEE_1.bin
mmcblk0p6_0DEVCFG.bin
mmcblk0p7_0DEVCFG_1.bin
mmcblk0p8_0RPM.bin
mmcblk0p9_0RPM_1.bin
使用 BIN 文件合并工具 V1.1.rar
合并，或者使用下面命令合并（自行修改文件名，注意文件顺序）。
Linux：
cat file1.bin file2.bin file3.bin > merged_file.bin
Windows：
copy /B file1.bin + file2.bin + file3.bin merged_file.bin
其他镜像依次类推。
恢复 IMG 镜像后，要进入 OP 恢复自己的各个分区数据，特别是 mmcblk0p12_0APPSBLENV.bin 和 mmcblk0p15_0ART.bin 分区保存着本机的 MAC 地址信息，如果被覆盖了，要恢复一下，如果系统没坏，不用刷固件，系统坏了再进 uboot 刷下固件。
刷分区表建议使用这个命令，fdisk 检查分区表错误。最后还是 fdisk -l /dev/mmcblk0 自己检查下分区表
dd if=/tmp/mmcblk0_GPT.bin of=/dev/mmcblk0 bs=512 count=34 conv=fsync && echo -e 'w' | fdisk /dev/mmcblk0
恢复其他分区
dd if=/tmp/mmcblk0p1_0SBL1.bin of=$(blkid -t PARTLABEL=0:SBL1 -o device) conv=fsync
dd if=/tmp/mmcblk0p2_0BOOTCONFIG.bin of=$(blkid -t PARTLABEL=0:BOOTCONFIG -o device) conv=fsync
dd if=/tmp/mmcblk0p3_0BOOTCONFIG1.bin of=$(blkid -t PARTLABEL=0:BOOTCONFIG1 -o device) conv=fsync
dd if=/tmp/mmcblk0p4_0QSEE.bin of=$(blkid -t PARTLABEL=0:QSEE -o device) conv=fsync
dd if=/tmp/mmcblk0p5_0QSEE_1.bin of=$(blkid -t PARTLABEL=0:QSEE_1 -o device) conv=fsync
dd if=/tmp/mmcblk0p6_0DEVCFG.bin of=$(blkid -t PARTLABEL=0:DEVCFG -o device) conv=fsync
dd if=/tmp/mmcblk0p7_0DEVCFG_1.bin of=$(blkid -t PARTLABEL=0:DEVCFG_1 -o device) conv=fsync
dd if=/tmp/mmcblk0p8_0RPM.bin of=$(blkid -t PARTLABEL=0:RPM -o device) conv=fsync
dd if=/tmp/mmcblk0p9_0RPM_1.bin of=$(blkid -t PARTLABEL=0:RPM_1 -o device) conv=fsync
dd if=/tmp/mmcblk0p10_0CDT.bin of=$(blkid -t PARTLABEL=0:CDT -o device) conv=fsync
dd if=/tmp/mmcblk0p11_0CDT_1.bin of=$(blkid -t PARTLABEL=0:CDT_1 -o device) conv=fsync
dd if=/tmp/mmcblk0p12_0APPSBLENV.bin of=$(blkid -t PARTLABEL=0:APPSBLENV -o device) conv=fsync
dd if=/tmp/mmcblk0p15_0ART.bin of=$(blkid -t PARTLABEL=0:ART -o device) conv=fsync
QSaharaServer 中的 img id：
https://gitee.com/sususususu/Qualcomm-IPQ8074/blob/master/meta-tools/scripts/mbn_tools.py#L202
class ImageType:
NONE_IMG = 0
OEM_SBL_IMG = 1
AMSS_IMG = 2
QCSBL_IMG = 3
HASH_IMG = 4
APPSBL_IMG = 5
APPS_IMG = 6
HOSTDL_IMG = 7
DSP1_IMG = 8
FSBL_IMG = 9
DBL_IMG = 10
OSBL_IMG = 11
DSP2_IMG = 12
EHOSTDL_IMG = 13 # If the board was bricked (flash does not have a valid booting image)
NANDPRG_IMG = 14
NORPRG_IMG = 15
RAMFS1_IMG = 16
RAMFS2_IMG = 17
ADSP_Q5_IMG = 18
APPS_KERNEL_IMG = 19
BACKUP_RAMFS_IMG = 20
SBL1_IMG = 21 # If the boot from USB option is selected
SBL2_IMG = 22
RPM_IMG = 23
SBL3_IMG = 24
TZ_IMG = 25
PSI_IMG = 32
https://github.com/openpst/libopenpst/blob/master/include/qualcomm/mbn.h
enum MbnImageId {
kMbnImageNone = 0x00, //0
kMbnImageOemSbl = 0x01, //1
kMbnImageAmss = 0x02, //2
kMbnImageOcbl = 0x03, //3
kMbnImageHash = 0x04, //4
kMbnImageAppbl = 0x05, //5
kMbnImageApps = 0x06, //6
kMbnImageHostDl = 0x07, //7
kMbnImageDsp1 = 0x08, //8
kMbnImageFsb = 0x09, //9
kMbnImageDbl = 0x0A, //10
kMbnImageOsb = 0x0B, //11
kMbnImageDsp2 = 0x0C, //12
kMbnImageEhostdl = 0x0D, //13
kMbnImageNandprg = 0x0E, //14
kMbnImageNorprg = 0x0F, //15
kMbnImageRamfs1 = 0x10, //16
kMbnImageRamfs2 = 0x11, //17
kMbnImageAdspQ5 = 0x12, //18
kMbnImageAppsKernel = 0x13, //19
kMbnImageBackupRamfs = 0x14, //20
kMbnImageSbl1 = 0x15, //21
kMbnImageSbl2 = 0x16, //22
kMbnImageRpm = 0x17, //23
kMbnImageSbl3 = 0x18, //24
kMbnImageTz = 0x19, //25
kMbnImageSsdKeys = 0x1A, //26
kMbnImageGen = 0x1B, //27
kMbnImageDsp3 = 0x1C, //28
kMbnImageAcdb = 0x1D, //29
kMbnImageWdt = 0x1E, //30
kMbnImageMba = 0x1F, //31
kMbnImageLast = kMbnImageMba
};
bool init_sahara_mapping_list(void) {
add_sahara_mapping(2, "amss.mbn");
add_sahara_mapping(6, "apps.mbn");
add_sahara_mapping(8, "dsp1.mbn");
add_sahara_mapping(10, "dbl.mbn");
add_sahara_mapping(11, "osbl.mbn");
add_sahara_mapping(12, "dsp2.mbn");
add_sahara_mapping(16, "efs1.mbn");
add_sahara_mapping(17, "efs2.mbn");
add_sahara_mapping(20, "efs3.mbn");
add_sahara_mapping(21, "sbl1.mbn");
add_sahara_mapping(22, "sbl2.mbn");
add_sahara_mapping(23, "rpm.mbn");
add_sahara_mapping(25, "tz.mbn");
add_sahara_mapping(28, "dsp3.mbn");
add_sahara_mapping(29, "acdb.mbn");
add_sahara_mapping(30, "wdt.mbn");
return add_sahara_mapping(31, "mba.mbn");
};
资料来自网上。 经测试可行！
一些需要的附件 工具在此
