高通 IPQ60xx / IPQ53xx 9008 模式救砖：多机型集合工具集使用说明（亚瑟 / 雅典娜 / 太乙 / 赵云 / NN6000 / 双鱼 / 飞利浦）

👤 📅 12 12 月, 2024 📂 OpenWrt, 路由器, 高通IPQ

👁 3982

高通 IPQ60xx / IPQ53xx 平台 9008 (EDL) 模式救砖通用流程。本文是京东云无线宝全系——亚瑟（RE-SS-01）、雅典娜（RE-CS-02）、太乙（RE-CS-07）、赵云（RE-CS-06 / RE-CS-08）、连我 NN6000、双鱼 sy1800、飞利浦 ly1800——的公共救砖外链。U-Boot Web 还能进就别看本文，老老实实回主帖刷分区就行。本文针对的是连 U-Boot Web 都进不去的最后一公里，靠的是高通官方 EDL（Emergency Download，俗称 9008 模式）+ 一份多机型 .bat 工具包，把活的 U-Boot 直接灌回 eMMC 里。

? 2026-08-16 更新（260907 版）：所有机型 U-Boot 升级为 260907_172823_3e89586 编译版。新增 Linux 版救砖脚本（JDC-9008-多机型救砖工具.sh，附带编译好的 QSaharaServer-linux）；临时 uboot 地址改为 192.168.3.3（电脑网卡改 DHCP 自动获取）；新救砖流程：写入完成后路由器正常启动 → 亮红灯时马上按住 RESET 约 5 秒 → 长蓝灯即进入临时 uboot。

? 2026-09-15 更新（GUI 一键版）：工具升级为 GUI 图形界面版，三步变一步——自动识别 COM 口（插上 9008 设备即检测，不用手动去设备管理器查端口号）· 自动匹配机型 U-Boot（左侧点机型卡片，自动加载对应 260907 版 uboot 与全部基础分区文件，不用记文件名 / 编号）· 一键启动（点一下自动跑完 SBL1 → CDT/DEVCFG/QSEE/RPM → U-Boot 全部上传）。详见第六章 6.1。

9008 EDL 救砖 · 多机型 .bat 工具集流程 Windows 一键脚本 · 把专用 U-Boot 灌回 eMMC · 灌完回到正常救砖路径 ① 进 9008 短接 / 串口 / 卡 U-Boot 三选一 ② Windows 装驱动 Qualcomm USB Driver 设备管理器看 9008 口 ③ 点机型卡片 QSahara=IPQ60xx QSaharaz=IPQ53xx ④ 一键启动 SBL1 → 等10s → CDT/DEVCFG/QSEE/RPM/U-Boot ⑤ 重启进 U-Boot Web 手刷 GPT+factory 覆盖平台 IPQ60xx（QSahara/）：亚瑟 / 雅典娜 / 太乙 / NN6000 / 双鱼 / 飞利浦 IPQ53xx（QSaharaz/）：赵云 BE6500 / 赵云 ER Plus U-Boot 260907_172823_3e89586 · 各机型专用，可直接写 eMMC

一、9008 是什么 / 为什么需要它

9008 是高通 SoC 内建的 EDL（Emergency Download）模式，是芯片掩膜 ROM 里写死的最底层下载通道。设备一旦进入 9008，会在 Windows 设备管理器里枚举成一个 VID_05C6&PID_9008 的串口（端口或调制解调器分类下）。这个模式不依赖 SBL、不依赖 U-Boot、不依赖任何固件——只要 SoC 没烧、eMMC 还能读写，就能进 9008。所以业内把它叫”最后一根救命稻草”。

什么场景下要用 9008？回答：U-Boot 全废 + U-Boot Web 也进不去的时候。京东云盒正常刷机流程里都是 A/B 双槽 U-Boot（p13 / p14），刷一个错另一个能救；万一两个槽位都被同时刷废，或者刷错 machid 导致 U-Boot 起不来但 SBL 还活着，按住 reset 死活进不了 U-Boot Web，这时候就只能 9008。

⚠ 重要提醒：99% 的玩家走不到这一步。U-Boot Web 还能进 → 回主帖按部就班 Web 上传分区文件就行。本文是给真砖用的，正常折腾遇到一点错误别急着上 9008。

二、进入 9008 的三种方式

方式	原理	难度	风险	适用场景
A. 短接 9008 点	主板上找到 eMMC CLK / DAT0 测试点，上电瞬间短接到 GND，让 SBL 检测不到合法 eMMC，掩膜 ROM 自动 fallback 到 EDL	? 高	? 高（短接错位置可能烧 SoC / 烧 eMMC）	SBL 也挂了 / 上述两条路都走不通的最后手段
B. 串口命令	USB-TTL 接 RX/TX/GND，上电期间看 U-Boot 启动 log，按 Ctrl+C 中断进 U-Boot 命令行，敲 `reset 9008` 或 `go_edl`	? 中	? 低	U-Boot 还能进命令行但 Web 起不来 / 想稳进 9008 但不想拆主板的最佳路径
C. 卡 U-Boot 引导	反复刷错的 U-Boot 或者主动把 BOOTCONFIG 写花，让 SBL 找不到可用 U-Boot 槽位，自动进 EDL（部分 IPQ60xx 版本支持）	? 低	? 中	已经把 U-Boot 刷废的玩家——直接拔插上电反复试就行

推荐顺序：先 C（什么都不用，上电试），不进再 B（焊 4 根线 / 用排针顶住 TTL 头），实在不行再 A（拆主板 + 镊子 / 飞线 + 高度警惕）。不建议新手直接上 A，烧主板的案例太多。

? 京东云各机型具体短接点：不同机型坐标各不相同，看工具包里对应机型的短接点位图（机型对应不要搞混）。

三、Windows 环境准备

9008 是 Windows 流派。Linux / Mac 有 edl.py 但折腾门槛高，本文不展开。Windows 上要准备的就两样：高通 USB 驱动 + 设备管理器能看到 9008 口。

3.1 安装高通 USB 驱动

驱动名字：Qualcomm HS-USB QDLoader 9008 Driver，官方版本是 Qualcomm USB Driver v1.0.10061.1.exe，工具包里也带一份。安装步骤：

右键管理员运行 Qualcomm USB Driver v1.0.10061.1.exe
一路 Next，到选择安装类型时勾 WWAN-DHCP is not used to get IPAddress（默认就是）
装完重启 Windows（驱动签名要刷进内核，不重启容易抓不到 9008 口）

⚠ Windows 11 / 较新 Win10：默认开了”强制驱动签名“，可能装不上。解决方法：开机按 Shift + 重启 → 疑难解答 → 启动设置 → 重启 → 按 7 选”禁用驱动程序强制签名“，进系统再装一遍。

3.2 设备管理器确认 9008 口

设备一旦成功进 9008，Windows 会在设备管理器 → 端口（COM 和 LPT）下看到一项：

Qualcomm HS-USB QDLoader 9008 (COMxx)

新版 GUI 版工具会自动识别这个 COM 口（插上设备即检测，无需手动记编号）；传统 .bat 脚本版才需要记住后面的 COMxx 编号（比如 COM5 / COM12）手动填写。如果驱动没装好，这里会显示成黄色感叹号的”QHSUSB_BULK“或”未知设备 USBVID_05C6&PID_9008″——补装驱动就好。

设备管理器看到的	含义	下一步
✅ `Qualcomm HS-USB QDLoader 9008 (COMxx)`	驱动正常，9008 已进入	直接跑 .bat
? `QHSUSB_BULK`（黄色叹号）	设备在 9008 但驱动没装	右键更新驱动，选 QDLoader 那个
? `QHSUSB__BULK` 双下划线	同上，驱动版本对应不上	卸载后重装 Qualcomm USB Driver
❌ 没有任何新设备	没进 9008 / 数据线坏 / USB 口坏	换数据线、换 USB 口（建议主板后置 USB2.0）

? 一定要用支持数据传输的 USB 线——很多老充电线只有电源没数据 D+/D-，一插上去 Windows 屁都没反应。怀疑线的话换一根手机数据线试。建议直接插主板后置 USB2.0 口，前置 / USB3.0 / Hub 都可能出兼容性问题。

四、工具包目录结构（260907 版）

新版工具包同时支持 Windows 和 Linux，目录统一为：

JDC救砖-刷机-9008(适合亚瑟，雅典娜，赵云，太乙)
├── JDC-9008-多机型救砖工具.exe      # ★ Windows GUI 一键版（自动识别COM/自动匹配uboot/一键启动）
├── JDC-9008-多机型救砖工具.bat      # Windows 命令行脚本（旧版）
├── JDC-9008-多机型救砖工具.sh       # Linux 脚本
├── QSaharaServer-linux              # Linux 版 QSaharaServer（已编译）
├── QSahara/                         # IPQ60xx 机型文件
│   ├── QSaharaServer.exe            # Windows 刷机工具
│   ├── mmcblk0p*_*.bin              # SBL1/QSEE/DEVCFG/RPM 基础分区
│   ├── mmcblk0p10_0CDT*.bin         # 各机型 CDT
│   ├── NN6000V1*/NN6000V2*          # NN6000 专用文件
│   └── uboot-ipq60xx-*-260907_172823_3e89586.bin   # 6 个专用 U-Boot
├── QSaharaz/                        # IPQ53xx 机型文件（赵云）
│   ├── QSaharaServer.exe
│   └── uboot-ipq53xx-jdcloud_re-cs-0[68]-260907_172823_3e89586.bin
├── 260907/                          # 260907 版 U-Boot 源文件（全机型）
├── Qualcomm USB Driver v1.0.10061.1.exe   # Windows 驱动
└── 教程文档/图片                     # 详细教程与接线图

? 这些 U-Boot 可直接写入 eMMC（0:APPSBL / 0:APPSBL_1 分区），无需转换，QSaharaServer 直接烧录。

五、机型与 U-Boot 映射表（260907 版）

主脚本启动后按选项编号选机型。QSahara/ 目录（IPQ60xx 系列）：

选项	机型	代号	U-Boot 文件	目标分区
1	AX1800 Pro 亚瑟 512M	ss-01	`uboot-ipq60xx-jdcloud_re-ss-01-260907_172823_3e89586.bin`	0:APPSBL / 0:APPSBL_1
11	AX1800 Pro 亚瑟 1G	ss-01	`uboot-ipq60xx-jdcloud_re-ss-01-260907_172823_3e89586.bin`	0:APPSBL / 0:APPSBL_1
2	AX6600 雅典娜 1G	cs-02	`uboot-ipq60xx-jdcloud_re-cs-02-260907_172823_3e89586.bin`	0:APPSBL / 0:APPSBL_1
22	AX6600 雅典娜 2G	cs-02	`uboot-ipq60xx-jdcloud_re-cs-02-260907_172823_3e89586.bin`	0:APPSBL / 0:APPSBL_1
222	AX6600 雅典娜 4G	cs-02	`uboot-ipq60xx-jdcloud_re-cs-02-260907_172823_3e89586.bin`	0:APPSBL / 0:APPSBL_1
3	ER1 太乙 2G	cs-07	`uboot-ipq60xx-jdcloud_re-cs-07-260907_172823_3e89586.bin`	0:APPSBL / 0:APPSBL_1
5	NN6000 V2 2G	link_nn6000	`uboot-ipq60xx-link_nn6000-260907_172823_3e89586.bin`	0:APPSBL / 0:APPSBL_1
7	NN6000 V1 2G	link_nn6000	`uboot-ipq60xx-link_nn6000-260907_172823_3e89586.bin`	0:APPSBL / 0:APPSBL_1
8	双鱼 sy1800（无 NOR）	ss-01	`uboot-ipq60xx-jdcloud_re-ss-01-260907_172823_3e89586.bin`	0:APPSBL / 0:APPSBL_1
9	飞利浦 ly1800（无 NOR）	ss-01	`uboot-ipq60xx-jdcloud_re-ss-01-260907_172823_3e89586.bin`	0:APPSBL / 0:APPSBL_1
88	双鱼 sy1800（带 NOR）	sy_y6010	`uboot-ipq60xx-sy_y6010-260907_172823_3e89586.bin`	0:APPSBL / 0:APPSBL_1
99	飞利浦 ly1800（带 NOR）	philips_ly1800	`uboot-ipq60xx-philips_ly1800-260907_172823_3e89586.bin`	0:APPSBL / 0:APPSBL_1

QSaharaz/ 目录（IPQ53xx 系列 — 赵云）：

选项	机型	代号	U-Boot 文件	目标分区
4	赵云 BE6500	cs-06	`uboot-ipq53xx-jdcloud_re-cs-06-260907_172823_3e89586.bin`	0:APPSBL / 0:APPSBL_1
44	赵云 ER Plus	cs-08	`uboot-ipq53xx-jdcloud_re-cs-08-260907_172823_3e89586.bin`	0:APPSBL / 0:APPSBL_1

⚠⚠⚠ 选错机型 = 刷错 U-Boot。不同机型 machid 不同，刷错会 machid 不匹配卡引导。如果型号铭牌掉了 / 看不清，先翻底壳贴纸找 RE-xx-xx 字样，找不到就别瞎试。

六、运行脚本流程

6.1 Windows GUI 一键版（自动识别 COM 口 / 自动匹配 U-Boot / 一键启动）

设备先进 9008（参见第二章）——新版工具自动识别设备，无需手动去设备管理器确认 COM 口
打开 JDC-9008-多机型救砖工具.exe（GUI 版），右侧日志区自动检测到 QDLoader 9008 (COMxx) 并列出
左侧点选你的机型卡片（显示「文件齐全」的都能直接点）——工具自动匹配该机型专用 U-Boot（260907 版）及全部基础分区文件（CDT / DEVCFG / QSEE / RPM 等）
点一键启动，工具自动完成全部上传：SBL1 → CDT / DEVCFG / QSEE / RPM / U-Boot，右侧日志实时滚动，全程无需输入机型编号、无需输 COM 口号
看到 Sahara protocol completed / 提示「本次刷写流程结束」，工具自动显示「9008 设备已断开（COM 消失）」，拔 USB 线、断电 5 秒后重新上电

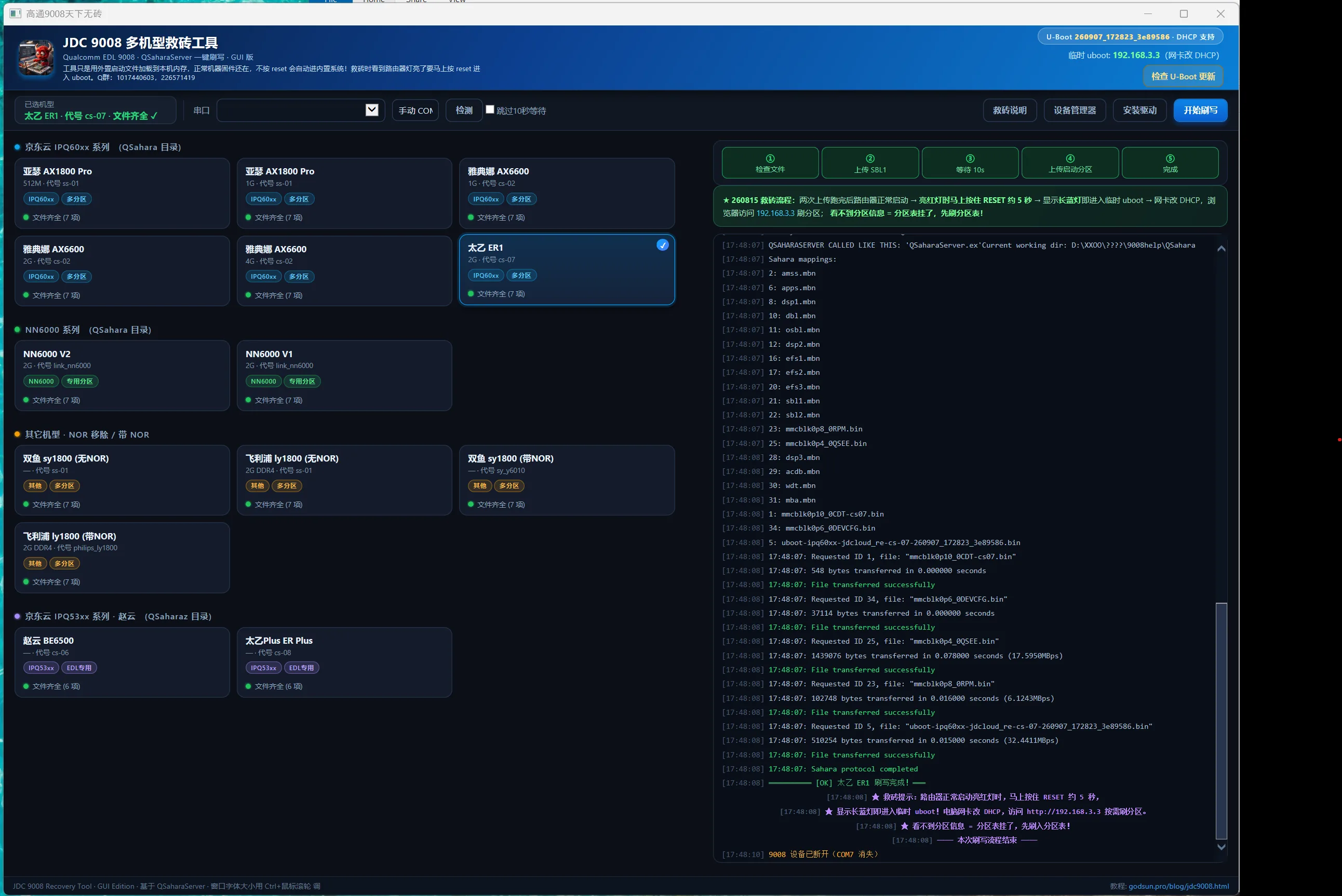

JDC 9008 多机型救砖工具 GUI 版界面（自动识别 COM 口 · 自动匹配 U-Boot · 一键启动）

GUI 版特性：自动识别 COM 口（插上 9008 设备即检测，不用手动查端口）· 自动匹配 U-Boot（按机型卡片自动加载对应 260907 版 uboot 文件，不用记文件名）· 一键启动（点一下自动跑完 Sahara 协议全部上传）· 顶部自带「设备管理器 / 安装驱动 / 救砖说明」按钮，缺驱动随时装。

6.2 ★ 新 U-Boot 救砖流程（260907 版）

写入完成后进入临时 uboot 的方式：

? 260907 版 U-Boot 新特性：
• DHCP 进入：临时 uboot 地址固定为 192.168.3.3，电脑网卡改 DHCP 自动获取即可，不用手动配 IP
• 单选分区刷入：U-Boot Web 界面可单独选择某个分区刷入（GPT / factory / rootfs 等按需刷），不必整套流程走完
• eMMC 显示品牌：界面直接显示 eMMC 颗粒品牌（江波龙 Longsys / 时意创 SYC 等），一眼看清颗粒来源
• 其余功能与原版一致

提示写入后，等第二次指令跑完（正式引导），路由器正常启动
亮红灯时马上按住 RESET 约 5 秒左右，显示长蓝灯即进入了临时 uboot！
此时临时 uboot 地址是 192.168.3.3，电脑网卡改 DHCP 即可（自动获取 IP）
浏览器访问 192.168.3.3，根据需要救砖分区去刷入对应分区（可单选分区刷）
如果里面看不到分区信息，就是分区表挂了，先刷入分区表！

6.3 Linux 版

前置准备（非 root 用户）：

# 串口权限
sudo usermod -aG dialout $USER        # 然后重新登录

# 关闭 ModemManager（否则会抢 9008 串口）
sudo systemctl stop ModemManager

运行：

./JDC-9008-多机型救砖工具.sh

选 [0] 可查看 USB 设备与串口列表（/dev/ttyUSB0 等）
选择机型 → 输入串口号（如 /dev/ttyUSB0）
流程与 Windows 版一致，刷完同样按 6.2 的 260907 救砖流程操作

若提示找不到 QSaharaServer：脚本会自动在目录下查找 QSaharaServer-linux / ks / kickstart；也可用环境变量指定 QSS_BIN=/path/to/qsahara-server ./JDC-9008-多机型救砖工具.sh；或让脚本自动编译（需要 git + gcc + make + 网络）：

./JDC-9008-多机型救砖工具.sh --build

? Linux 注意事项：编译好的 QSaharaServer-linux 依赖本机 glibc，换到别的 Linux 机器请重新编译（GCC 10+ 需 make CFLAGS="-Wall -D LINUXPC -fcommon"，产物名为 kickstart，复制为 QSaharaServer-linux 即可）；串口可能因权限不足失败，脚本会自动尝试 sudo。

七、运行中常见错误 + 处理

错误信息	含义	处理
`ERROR: Cannot open COMxx`	填的 COM 口不对 / 被别的程序占用（GUI 版一般不会出现，自动识别）	设备管理器重新确认 COM 号；关掉串口调试助手 / putty 等占用；GUI 版重启工具再插一次设备即可自动重连
`ERROR: Sahara handshake failed`	设备不在 9008 / 驱动版本不对	重进 9008；卸载 QHSUSB__BULK 后重装 Qualcomm USB Driver
`ERROR: Failed to download firehose`	firehose loader 与本机型/批次不匹配	看 README 是否有替代 loader；换一份 `prog_emmc_firehose_*.elf` 试
`ERROR: Write failed at sector ...`	eMMC 局部坏块或通讯中断	换 USB 线 / 换 USB 口；重跑一次；多次同位置失败 → eMMC 损坏，编程器
`Timeout waiting for response`	USB 线掉了 / 中途碰到设备	检查物理连接，重跑；切忌跑到一半中断电源
跑完看似成功但断电后还是不亮	没真正写进去 / SBL 也挂了	看脚本最后一行是否有 `Programming finished successfully`；没有就是没成
窗口一闪而过看不到 log	路径有中文 / 没用管理员身份	移到纯英文路径；右键管理员运行；或先开 cmd 手动跑 .bat 看完整 log

? 跑失败不要立刻反复重试。先看清楚错误信息，再决定下一步。9008 期间设备 SBL 是活的，只要别物理插拔搞坏 eMMC，9008 模式可以反复进、反复试。

八、刷入成功后的后续流程（重要）

.bat 跑完 ≠ 刷完。它只是把第三方 U-Boot 加载到内存里启动一次（并没有写入 eMMC），让你能进临时 U-Boot Web。救砖时根据需要救的分区写入——分区表挂了就先刷分区表，再按需刷对应分区（GPT / factory / rootfs 等）。

断电、拔 USB 数据线
电脑网线接路由器任意 LAN 口，电脑网卡改 DHCP 自动获取
上电（如果直接上电不进 Web，再试一次按住 reset 10 秒上电）
浏览器开 http://192.168.3.3 ——看到 U-Boot Web 上传页就成
按需选择要刷的分区：分区表挂了先刷分区表；一般救砖按对应机型主帖流程刷 GPT + factory；只想换 U-Boot 就单选 APPSBL 分区
factory 刷完会自动重启进新系统

? GPT + factory 的具体文件、md5、Web 操作截图都在对应主帖里：
• 雅典娜：godsun.pro/blog/jdc-athena-ax6600-flash.html
• 亚瑟：godsun.pro/blog/jdc-ax1800pro-flash.html
• 太乙：godsun.pro/blog/jdc-taiyi-flash.html
• 赵云 BE6500：godsun.pro/blog/jdc-be6500-flash.html（及站内 be6500 相关文）

八·补、常见问题

问题	解决办法
设备管理器看不到 9008 设备	检查驱动是否安装；确认进入 9008 模式的方法（短接点/按键时序）
Linux 下刷机无反应	`sudo systemctl stop ModemManager`；确认 `/dev/ttyUSB0` 存在且当前用户可读写
进入 192.168.3.3 看不到分区信息	分区表已损坏，先在临时 uboot 里刷入分区表，再刷其他分区
无法访问 192.168.3.3	电脑网卡改为 DHCP 自动获取，不要手动配 IP
红灯亮没有按住 reset	断电重来：重新进入 9008 模式再刷一遍，亮红灯立刻按住 RESET 约 5 秒

九、9008 也救不了的场景

9008 是 SoC 的 EDL，覆盖的边界是“SoC 还活、eMMC 还能读写”。落到这个边界以外，本文工具集就帮不上忙了：

症状	原因	解决方向
9008 进得去、.bat 写到一半每次同一扇区失败	eMMC 局部坏块 / 颗粒老化	换 eMMC 颗粒（吹下来焊新的，亚瑟改 8G 是常规操作）
设备管理器死活看不到 9008 口（短接、串口、卡 U-Boot 全试过）	SBL1 也挂了 / SoC 烧了	编程器读写 eMMC（把 eMMC 拆下来直接读写）
跑 .bat 全程报 `Sahara handshake failed` 且换驱动换线都没用	SoC 内部 PMIC / USB PHY 损坏	主板报废，换主板
刷完 U-Boot 上电完全没反应、无任何指示灯	电源 / SoC 烧穿（多半是上一步短接时操作失误）	主板报废

遇到上面这些不要在 9008 上死磕，9008 救不了硬件级损坏。eMMC 坏的话直接换 eMMC；SoC 烧的话主板就当废铁。

十、工具集下载

多机型救砖工具集（260907 版，含 Windows/Linux 双脚本 + QSahara/QSaharaz 双目录全量文件 + 高通驱动 + QSaharaServer(QSaharaServer-linux) + 各机型专用 U-Boot + 短接点位图）：

资源	下载	md5
JDC-9008 多机型救砖工具集（亚瑟 / 雅典娜 / 太乙 / 赵云 / NN6000 / 双鱼 / 飞利浦）	`JDC-9008-多机型救砖工具.zip`	已上传
高通官方驱动（已含在 zip 内）	Qualcomm USB Driver v1.0.10061.1.exe	—

包已经上传解压密码为本文章网址：https://godsun.pro/blog/jdc9008.html

? 资源说明：260907 版工具集已上传网盘，点击上方链接下载（网盘需登录：直接用 GitHub 快捷登录即可进入，或账号密码在 TG 群里）。解压密码为本文章网址：https://godsun.pro/blog/jdc9008.html。

十一、回到正常刷机详文

救完砖回主路径，按对应机型的主帖把 GPT + factory 走完：

雅典娜 RE-CS-02 / AX6600：godsun.pro/blog/jdc-athena-ax6600-flash.html
亚瑟 RE-SS-01 / AX1800Pro：godsun.pro/blog/jdc-ax1800pro-flash.html
太乙 RE-CS-07 / AX6600 缩水版：godsun.pro/blog/jdc-taiyi-flash.html
开 telnet 通用教程：gwrt.uk/jdc-arthur-telnet-4546.html（救砖以后 telnet 也能开起来，再做日常备份）

不管哪一台，照本文流程走完一遍 9008，没烧硬件的话基本都能救回来。慌不要慌、断电前先想清楚、路径不要中文、机型不要刷错——这四条做到，99% 的砖都能从 9008 这条路捞回来。

本文针对高通 IPQ60xx / IPQ53xx 系列（京东云无线宝亚瑟 / 雅典娜 / 太乙 / 赵云 / NN6000 / 双鱼 / 飞利浦）的 9008 EDL 救砖流程。9008 操作涉及底层硬件，短接点位错误可能直接烧 SoC，请充分理解每一步含义后再操作，作者不为变砖或硬件损坏负责。
