HP Chromebox G3 Noibat：HP 与 Acer chromebox ICN4，从Win10/11 ubuntu /MacOS 的折腾实录

👁 1252

作为一个常年混迹二手小主机圈的“焊锡手艺人”，今年终于把目标锁定在了两款搭载 Intel 第10代 i7-10620U 的 Chromebox 上——HP Chromebox G3 和 Acer Chromebox ICN4。它们不仅价格合适（闲鱼准系统600出头），而且硬件配置相当能打：四核八线程、1.8GHz基础频率、睿频最高4.9GHz，TDP 15W，功耗低性能稳，非常适合我这种既要办公又要轻度开发+影音娱乐的用户。

硬件可玩性：内存可换，硬盘双盘位！

这两款机器最吸引我的地方，是极高的可扩展性。内存方面，都支持两条 DDR4 SODIMM 插槽，最大可上到 32GB（官方标称），我自己装了 16GB（8G×2）跑 Win10 + 虚拟机完全无压力。

硬盘部分更有意思：

一个标准 M.2 NVMe 插槽（2280规格）
另一个板载 eMMC 焊盘（空焊状态）可以自行加装最大 512G

我这里装一个256G的 512G的太贵不适合垃圾老

eMMC 256GB → 安装 Windows 10 系统盘（轻量、安静、启动快）（写入读取速度在150M/s+ 系统用已经足够）
NVMe 1TB → 数据盘 + 黑苹果 macOS 分区

这样系统互不干扰，Win10 特俗软件用，macOS 长期使用！

网络：AX201 + RTL8111H

无线网卡是 Intel AX201，支持 Wi-Fi 6 和蓝牙 5.1，信号强、延迟低，刷完 Windows 驱动后即插即用。
有线网卡很多人误传是 RTL8100，其实准确型号是 Realtek RTL8111H（千兆），在 Windows 下驱动完善，macOS 也能通过 RTL8111.kext 正常驱动。

声卡：ALC5682 —— Windows 下的“老大难”

重点来了！这两台 Chromebox 的音频芯片都是 Realtek ALC5682，这在 ChromeOS 下完全没问题，但在 Windows 里却是个“坑”。

惠普和宏碁从未为这些 Chromebox 提供过 Windows 官方声卡驱动。网上流传的所谓“通用 Realtek 驱动”基本无效，设备管理器里要么显示“未知设备”，要么装上后没声音、爆音、甚至蓝屏。

唯一的靠谱方案，是购买 CoolStar 开发的定制版 ALC5682 驱动（收费约 $10）。但我不想花钱，也不想依赖闭源驱动，于是尝试了以下方法：

提取 ChromeOS 内核中的 ALSA 配置 → 无果（Windows 不认）
用 UAD 通用音频架构驱动 + 手动注入 → 失败
魔改CoolStar驱动海鲜市场有人专门卖和帮打的十来块，但也有可能会掉有些可能会比较稳，我目前用的这个就稳了怎么待机唤醒都不会丢驱动。驱动支持10-13代的机型！

所以如果你不想掏钱买 CoolStar 驱动，USB 声卡是最省心的选择。日常听歌、开会完全够用，延迟也低。

macOS 下反而轻松：ALC5682 通过 AppleALC.kext + layout-id 77（或自定义补丁）即可驱动，耳机/扬声器输出正常，连麦克风都能用！

BIOS 与系统安装

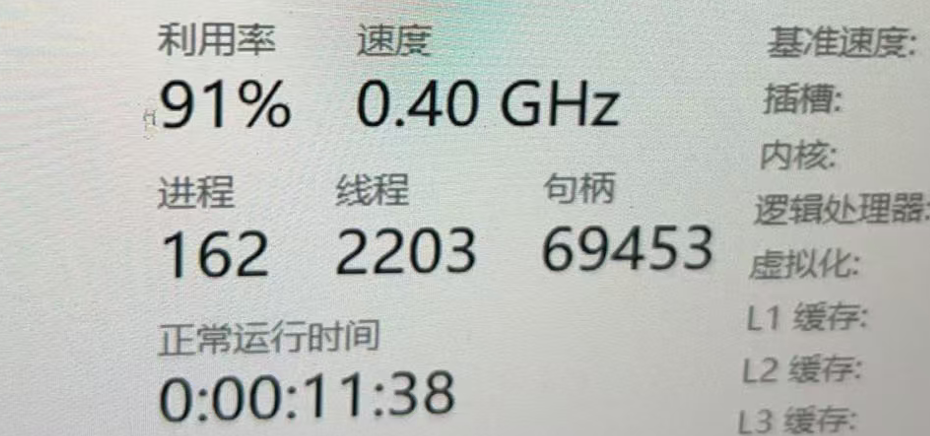

目前刷最新的bios还是有点小问题完全断开电源插上去通电第一次开机大概50多秒开机，还有进系统后打开软件有很大几率会降频锁在 0.39Ghz左右反正反应很慢就对了！看一下任务管理CPU栏的频率！会自己编辑bios的可以去试试改改应该是这个还没怎么优化好

有可能驱动问题解决方法也很简单直接干掉那几个驱动驱动ID ACPIVEN_INT&DEV_3

两台机器出厂都是 ChromeOS，需先刷入“兔子 BIOS”（MrChromebox 的 UEFI 固件）才能安装 Windows 或 macOS。过程不难，但需注意：

刷 BIOS 前务必接好网络（需下载固件）前面链接有写了可以搜一下，
我还是喜欢直接编程器刷写，反正能正常写入就好！

刷完后，Windows 10/ 11 安装丝滑，macOS（OpenCore 引导）也能点亮，只是 HDMI 音频输出仍需额外 patch，不过对我影响不大。

原版的BIOS备份　这里找兔子头的直接去Mrchromebox找使用脚本的可以忽略它会自动下！

https://godsun.pro/emmc-rom

ubuntu—20.24

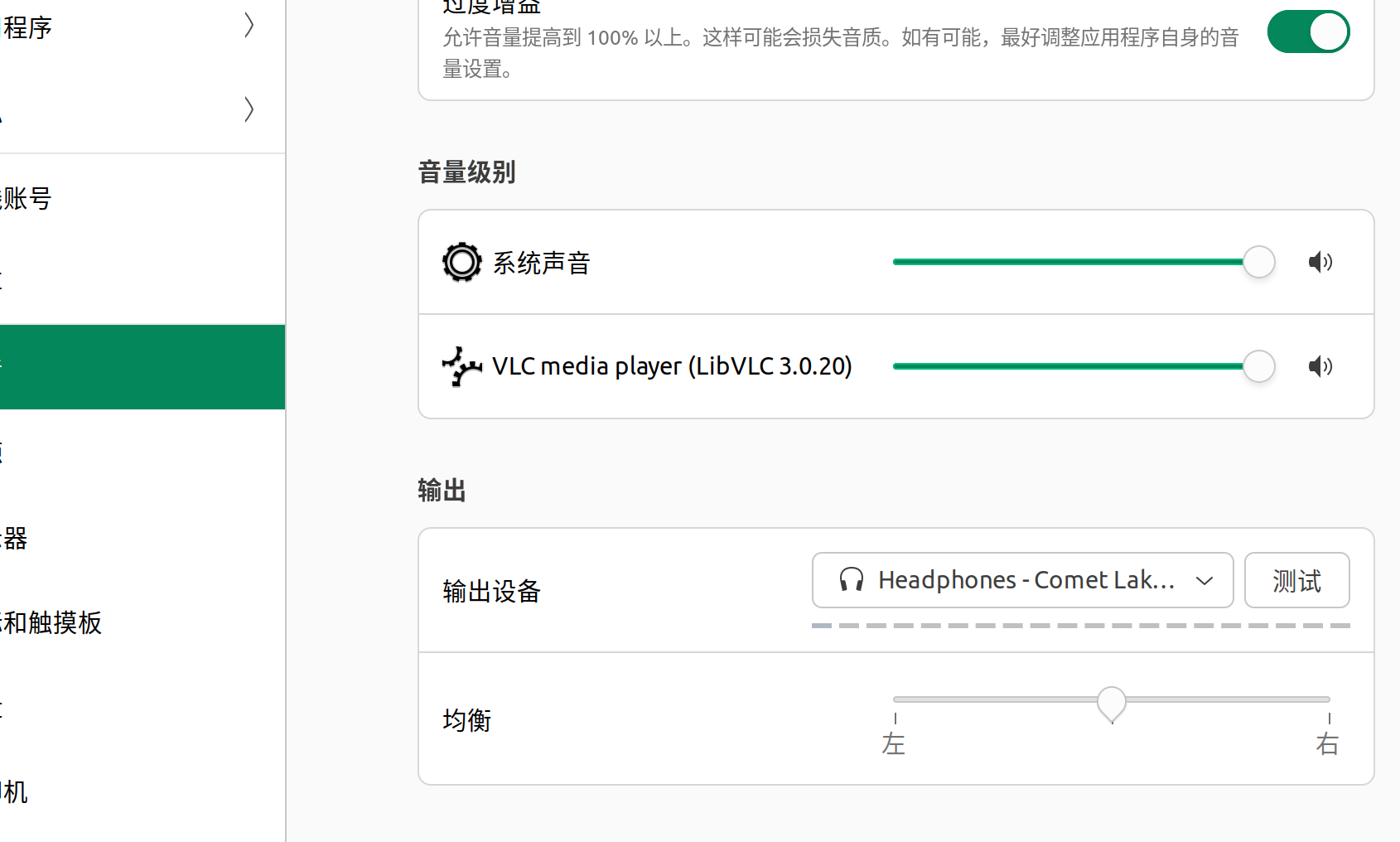

偶然进入了这个为PE 制作的系统。发现声卡是直接驱动的。。。所有驱动都有。。。意料之外呀。。

看一下PCI usb

admini@Ubuntu:/media/admini/DATA/ROM/RK/Linux_Upgrade_Tool$ lspci
00:00.0 Host bridge: Intel Corporation Comet Lake-U v1 4c Host Bridge/DRAM Controller (rev 0c)
00:02.0 VGA compatible controller: Intel Corporation CometLake-U GT2 [UHD Graphics] (rev 02)
00:04.0 Signal processing controller: Intel Corporation Xeon E3-1200 v5/E3-1500 v5/6th Gen Core Processor Thermal Subsystem (rev 0c)
00:08.0 System peripheral: Intel Corporation Xeon E3-1200 v5/v6 / E3-1500 v5 / 6th/7th/8th Gen Core Processor Gaussian Mixture Model
00:12.0 Signal processing controller: Intel Corporation Comet Lake Thermal Subsytem
00:14.0 USB controller: Intel Corporation Comet Lake PCH-LP USB 3.1 xHCI Host Controller
00:14.2 RAM memory: Intel Corporation Comet Lake PCH-LP Shared SRAM
00:14.5 SD Host controller: Intel Corporation Comet Lake PCH-LP SCS3
00:15.0 Serial bus controller: Intel Corporation Serial IO I2C Host Controller
00:15.2 Serial bus controller: Intel Corporation Comet Lake PCH-LP LPSS: I2C Controller #2
00:15.3 Serial bus controller: Intel Corporation Device 02eb
00:16.0 Communication controller: Intel Corporation Comet Lake Management Engine Interface
00:17.0 SATA controller: Intel Corporation Comet Lake SATA AHCI Controller
00:19.0 Serial bus controller: Intel Corporation Comet Lake Serial IO I2C Host Controller
00:1a.0 SD Host controller: Intel Corporation Device 02c4
00:1c.0 PCI bridge: Intel Corporation Device 02be (rev f0)
00:1d.0 PCI bridge: Intel Corporation Comet Lake PCI Express Root Port #9 (rev f0)
00:1d.5 PCI bridge: Intel Corporation Device 02b5 (rev f0)
00:1e.0 Communication controller: Intel Corporation Device 02a8
00:1e.2 Serial bus controller: Intel Corporation Device 02aa
00:1f.0 ISA bridge: Intel Corporation Comet Lake PCH-LP LPC Premium Controller/eSPI Controller
00:1f.3 Multimedia audio controller: Intel Corporation Comet Lake PCH-LP cAVS
00:1f.4 SMBus: Intel Corporation Comet Lake PCH-LP SMBus Host Controller
00:1f.5 Serial bus controller: Intel Corporation Comet Lake SPI (flash) Controller
01:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8111/8168/8411 PCI Express Gigabit Ethernet Controller (rev 15)
02:00.0 Non-Volatile memory controller: MAXIO Technology (Hangzhou) Ltd. Device 1608 (rev 01)
03:00.0 Network controller: Intel Corporation Device 272b (rev 1a)


admini@Ubuntu:/media/admini/DATA/ROM/RK/Linux_Upgrade_Tool$ lsusb
Bus 004 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub
Bus 003 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
Bus 002 Device 002: ID 152d:0583 JMicron Technology Corp. / JMicron USA Technology Corp. JMS583Gen 2 to PCIe Gen3x2 Bridge  现在系统在 U 盘镜像启动的
Bus 002 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub
Bus 001 Device 002: ID 09da:0025 A4Tech Co., Ltd. A4tech 2.4G Wireless Device
Bus 001 Device 003: ID 8087:0036 Intel Corp.
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
看看硬盘星系

admini@Ubuntu:/media/admini/DATA/ROM/RK/Linux_Upgrade_Tool$ lsblk
NAME                    MAJ:MIN RM   SIZE RO TYPE MOUNTPOINTS
loop0                     7:0    0     4K  1 loop /snap/bare/5
loop1                     7:1    0 172.6M  1 loop /snap/chromium/2972
loop2                     7:2    0 104.2M  1 loop /snap/core/17212
loop3                     7:3    0 104.2M  1 loop /snap/core/17247
loop4                     7:4    0  55.5M  1 loop /snap/core18/2947
loop5                     7:5    0  55.5M  1 loop /snap/core18/2976
loop6                     7:6    0  63.8M  1 loop /snap/core20/2599
loop7                     7:7    0  63.8M  1 loop /snap/core20/2682
loop8                     7:8    0  73.9M  1 loop /snap/core22/2111
loop9                     7:9    0    74M  1 loop /snap/core22/2163
loop10                    7:10   0  66.8M  1 loop /snap/core24/1151
loop11                    7:11   0  66.8M  1 loop /snap/core24/1225
loop12                    7:12   0  67.2M  1 loop /snap/cups/1100
loop13                    7:13   0  48.8M  1 loop /snap/cups/1130
loop14                    7:14   0   9.1M  1 loop /snap/curl/2342
loop15                    7:15   0   4.9M  1 loop /snap/curl/2369
loop16                    7:16   0  82.1M  1 loop /snap/ffmpeg-2404/103
loop17                    7:17   0  96.4M  1 loop /snap/ffmpeg-2404/108
loop18                    7:18   0 250.6M  1 loop /snap/firefox/7423
loop19                    7:19   0 247.1M  1 loop /snap/firefox/6782
loop20                    7:20   0 196.9M  1 loop /snap/gimp/531
loop21                    7:21   0 136.3M  1 loop /snap/gimp/542
loop22                    7:22   0 505.1M  1 loop /snap/gnome-42-2204/176
loop23                    7:23   0   516M  1 loop /snap/gnome-42-2204/202
loop24                    7:24   0 349.7M  1 loop /snap/gnome-3-38-2004/143
loop25                    7:25   0 618.3M  1 loop /snap/gnome-46-2404/125
loop26                    7:26   0 404.4M  1 loop /snap/gnome-46-2404/90
loop27                    7:27   0   140K  1 loop /snap/gtk2-common-themes/13
loop28                    7:28   0  91.7M  1 loop /snap/gtk-common-themes/1535
loop29                    7:29   0 207.4M  1 loop /snap/mesa-2404/495
loop30                    7:30   0  12.9M  1 loop /snap/snap-store/1113
loop31                    7:31   0  12.2M  1 loop /snap/snap-store/1216
loop32                    7:32   0  50.8M  1 loop /snap/snapd/25202
loop33                    7:33   0  50.9M  1 loop /snap/snapd/25577
loop34                    7:34   0   500K  1 loop /snap/snapd-desktop-integration/178
loop35                    7:35   0   568K  1 loop /snap/snapd-desktop-integration/253
loop36                    7:36   0 321.1M  1 loop /snap/vlc/3777
sda                       8:0    1 238.4G  0 disk       U 盘
├─sda1                    8:1    1 238.4G  0 part
│ └─ventoy              252:0    0    25G  0 dm
│   ├─ventoy1           252:1    0   512M  0 dm   /boot/efi
│   └─ventoy2           252:2    0  24.5G  0 dm
│     ├─vgubuntu-root   252:3    0    22G  0 lvm  /
│     └─vgubuntu-swap_1 252:4    0   2.5G  0 lvm  [SWAP]
└─sda2                    8:2    1    32M  0 part /media/admini/VTOYEFI
mmcblk1                 179:0    0   233G  0 disk    在主板上加装的256G  emmc 最大可以上512G
├─mmcblk1p1             179:1    0   300M  0 part
└─mmcblk1p2             179:2    0 232.7G  0 part
mmcblk1boot0            179:8    0     4M  1 disk
mmcblk1boot1            179:16   0     4M  1 disk
nvme0n1                 259:0    0 931.5G  0 disk  这没什么好说的 硬盘位置的nvme固态1T
├─nvme0n1p1             259:1    0   200M  0 part
├─nvme0n1p2             259:2    0   130G  0 part
└─nvme0n1p3             259:3    0 801.3G  0 part /media/admini/DATA
admini@Ubuntu:/media/admini/DATA/ROM/RK/Linux_Upgrade_Tool$

总结：值不值得买？

✅ 优点：

10代U性能足够，功耗低、发热小
双硬盘位 + 双内存槽，扩展性强
AX201 + 千兆有线，网络体验优秀
体积小巧，静音无风扇（待机时）

❌ 缺点：

声卡在 Windows 下驱动困难（非付费方案基本废掉唯有破解是王道）驱动放在网盘上了需要自己找
BIOS 刷写有一定门槛，新手慎入（叫卖家刷好也行）

适合人群：
喜欢折腾、有焊接/刷机经验、愿意用 USB 声卡妥协的玩家。如果你追求“开箱即用”，那还是看看正规品牌迷你主机吧。

对我而言，这两台 Chromebox 已经成了我的主力开发+影音终端。花不到800元，换来一台能跑 Win + 黑苹果 + Linux 的三系统小钢炮作为长期开机的机器！基本上人走关显示器！

后续补充：新系统下声卡驱动和 TF 读卡器的问题，基本都属于 Chromebox 装 Windows 后的“非标准环境”坑。原文保留，这里把后续折腾补在下面。

2026 后续：新系统下声卡和 TF 读卡器又折腾了一轮

这里补一个后续。Chromebox / Chromebook 这类机器刷了 MrChromebox UEFI、再装 Windows 之后，如果声卡驱动不是原厂完整授权链那套，或者机器不是按正版购买驱动包的方式走，装新系统时就很容易出现各种“原声卡驱动打不上”的情况。

这次我碰到的是 HP Chromebox G3 / Noibat / Puff CML：HDMI 声音正常，但内置喇叭和 3.5mm 耳机口不出声。最后发现不是单纯驱动没装，而是证书、SMBIOS 识别、驱动授权校验几层叠在一起卡住。

再补一句声卡购买/授权问题：如果你买机器时卖家给的系统已经带好了声卡驱动，也不是万事大吉。Chromebox 这种非标准 Windows 环境里，声卡很可能在休眠、息屏后重新点亮屏幕、系统升级、驱动自动更新之后又丢掉。最稳妥的方案还是直接找驱动作者购买正版驱动，后续升级和兼容性大概率更有保障；如果你啥都不想折腾，也可以直接找小黄鱼上专门搞 Chromebox / Chromebook Windows 驱动的大神代弄。像我这种对桌面右下角 Test Mode 水印无所谓的，就按下面这个办法打上去：驱动和一键脚本我已经放到网盘里自取，遇到问题先把报错截图/设备 ID 丢给 AI 分析，再决定是继续折腾还是找人代修。

顺便补一个小坑：外部 TF 读卡器插卡没反应，也可以试试下面这个注册表轮询办法。

这台机器的代号也顺手记一下：我这台 HP Chromebox G3 在固件/SMBIOS 里看到的是 Noibat，属于 Google Puff / Comet Lake CML 平台。后面搜驱动、BIOS、声卡问题时，关键词别只搜“HP Chromebox G3”，把 Noibat、Puff、CML 一起带上，资料会更集中。

问题一：声卡驱动 Code 10 / License Violation

现象

设备管理器中 CSAUDIOADSP&CTLR_VEN_8086&CTLR_DEV_02C8 报 Code 10，错误信息：

{License Violation}
The system has detected tampering with your registered product type.

HDMI 音频 (Realtek ALC5682) 正常，但内置扬声器/3.5mm 耳机口无输出。

根因分析

CoolStar SOF Audio 驱动 (csaudiointcsof.sys) 有 三重拦截：

层	机制	症状
1	驱动 .cat 证书 2025-01-11 过期	Code 52 (CM_PROB_UNSIGNED_DRIVER)
2	驱动 INF `PnpLockDown=1` + `DRMLevel=1300`	Code 10 (License Violation)
3	SMBIOS `SystemProductName = Noibat` (Google Chromebook 标识)	触发层 2 的 DRM 校验

单开 testsigning 只能过层 1，层 2/3 仍然拦截。

解决方案：三件套

① 开启 Testsigning（绕过过期证书）

bcdedit /set '{current}' testsigning ON
bcdedit /set '{current}' nointegritychecks ON
bcdedit /set '{default}' testsigning ON
bcdedit /set '{default}' nointegritychecks ON

重启后桌面右下角出现”测试模式”水印，这是正常的。

② SMBIOS 伪装（绕过 License Violation）

驱动加载时会读注册表 HKLMHARDWAREDESCRIPTIONSystemBIOSSystemProductName，发现是 “Noibat” 就触发 DRM。方案：在驱动 attach 之前临时改成非 Google 名称，attach 完再改回来。

# spoof_v2.ps1 — 注册为开机计划任务
$biosKey = 'HKLM:HARDWAREDESCRIPTIONSystemBIOS'
$origName = (Get-ItemProperty -Path $biosKey -Name SystemProductName).SystemProductName

# 1. 禁用声卡设备
Disable-PnpDevice -InstanceId 'CSAUDIOADSP&CTLR_VEN_8086&CTLR_DEV_02C8*' -Confirm:$false
Stop-Service -Name 'CsAudioIntcSOF' -Force

# 2. 伪装 SMBIOS
Set-ItemProperty -Path $biosKey -Name SystemProductName -Value 'Helios'

# 3. 重新启用设备（此时驱动读到 "Helios"，不触发 DRM）
Enable-PnpDevice -InstanceId 'CSAUDIOADSP&CTLR_VEN_8086&CTLR_DEV_02C8*' -Confirm:$false
Start-Sleep -Seconds 3

# 4. 恢复原始 SMBIOS
Set-ItemProperty -Path $biosKey -Name SystemProductName -Value $origName

③ 安装 CoolStar SOF 驱动（10 代 CPU 后版本）

驱动源目录：C:Usersrodrecsaudio_fixcoolstar-sof-audio-cpu10代后

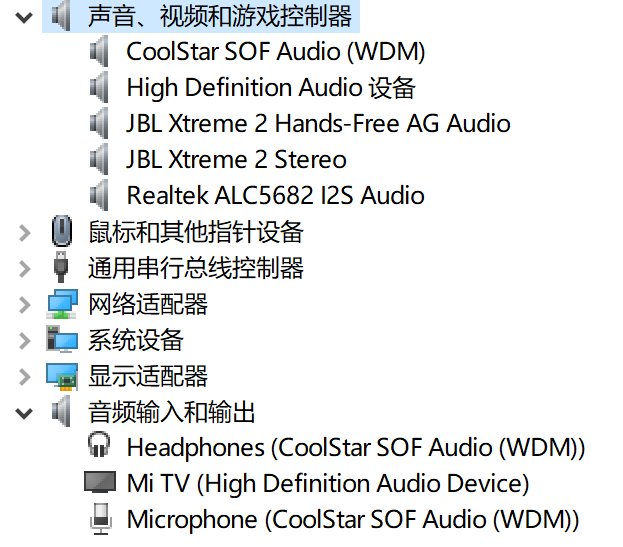

最终效果

✅ 内置扬声器出声
✅ 3.5mm 耳机口出声
✅ HDMI 音频正常
⚠️ 桌面有”测试模式”水印（testsigning 副作用，不影响功能）

注意事项

三者缺一不可：testsigning 过证书、SMBIOS 伪装过 DRM、CoolStar 驱动本身
spoof_v2.ps1 注册为 SYSTEM 计划任务，每次开机自动执行，无需手动干预
如果未来 CoolStar 更新驱动并续签证书，可以关闭 testsigning 去掉水印

问题二：外部 TF 读卡器插卡无反应

现象

Chromebox 外部 TF 卡槽插卡后，Windows 完全无反应，设备管理器无新设备出现。

根因

Intel SDXC 控制器 (PCI DEV_02F5) 的 card-detect 引脚在 Noibat 主板上未接线（floating）。Windows 的 sdbus.sys 默认依赖硬件 CD 信号检测插卡，信号悬空 → 永远认为”无卡”。

解决方案：注册表强制软件轮询

在 SDXC 控制器的 Device Parameters 下写入两个 DWORD：

路径：HKLMSYSTEMCurrentControlSetEnumPCI
      VEN_8086&DEV_02F5&SUBSYS_02F58086&REV_00
      3&11583659&0&A5Device Parameters

DisableCardDetect = 1        (DWORD)
ForceCardDetectPolling = 1   (DWORD)

PowerShell 一键修复：

$key = 'HKLM:SYSTEMCurrentControlSetEnumPCIVEN_8086&DEV_02F5&SUBSYS_02F58086&REV_003&11583659&0&A5Device Parameters'
New-ItemProperty -Path $key -Name 'DisableCardDetect' -Value 1 -PropertyType DWord -Force
New-ItemProperty -Path $key -Name 'ForceCardDetectPolling' -Value 1 -PropertyType DWord -Force

写入后需禁用再启用 SDXC 控制器，或重启。

效果

✅ 插卡后 2-3 秒自动识别
✅ exFAT/FAT32/NTFS 卡正常出盘符
✅ 设置重启保留，一次写入永久生效
⚠️ 轮询有微小功耗（可忽略）

补充：内置 microSD 槽

Chromebox 另有一个内置 SD 控制器 (PCI DEV_02C4, ACPI EMMC)，挂 256GB microSD 当 Windows 系统盘，此槽无 CD 问题，开箱即用。

修复文件清单

所有修复脚本和驱动备份在 C:Usersrodrecsaudio_fix：

文件	用途
`coolstar-sof-audio-cpu10代后`	CoolStar SOF 驱动源
`csaudiointcsof.sys.patched`	修改版 .sys（未使用，最终用原版）
`spoof_v2.ps1`	SMBIOS 伪装脚本（注册为开机计划任务）
`fix_bcd.ps1`	BCD testsigning 开关
`install_patch.ps1`	驱动安装脚本
`worker.ps1` + `queue`	无 UAC 自动执行队列（SYSTEM 计划任务轮询）

USB 设备频繁掉线修复

Chromebox 刷了 MrChromebox UEFI (coreboot) 后装 Win11，长期使用中经常会遇到 USB 设备突然断开的问题——鼠标键盘失灵、USB 声卡掉线、设备管理器里出现黄色感叹号 “Port Reset Failed” 或 “Device Descriptor Request Failed”。拔插又能恢复，但过一段时间又掉，非常烦人。

掉线原因

Win11 默认开启 USB 选择性挂起：空闲端口自动断电省电，但唤醒时可能失败
MrChromebox UEFI (coreboot) ACPI 表不完善：端口断电后无法正确唤醒 → 触发 “Port Reset Failed” / “Device Descriptor Request Failed”
xHCI 控制器进入 D3 低功耗后回不来：休眠后 USB 总线直接失联

已修复

USB 选择性挂起：AC 电源和电池都改为 Disabled（注册表值 0x00000000），彻底关闭端口自动断电
Ghost USB 设备：清掉了 5 个残留的幽灵设备，避免驱动冲突
USB 控制器：已重启恢复，所有端口正常

修复后重启一次让所有设置生效，之后 USB 设备应该不会再无故掉线了。

总结

Chromebox 装 Windows 的两个常见坑：

声卡：CoolStar 驱动证书过期 + DRM 校验 → testsigning + SMBIOS 伪装
TF 卡槽：主板 CD 引脚悬空 → 注册表强制软件轮询

两个修复都是一次性的，重启后自动生效，日常使用无感。

阅读： 1,252
