GL.iNet 双频便携式Wi-Fi 7路由器 拆机与 2GB 内存升级：从原生系统、散热用料到启动日志

这次折腾的是 GL.iNet GL-MT3600BE。我不想把它写成那种参数表文章，什么 Wi-Fi 7、双 2.5G、USB 3.0 一排列完就结束。真正上手以后，我更关心的是三件事：

1. 外观和原生系统到底适不适合长期带出去用；

2. 拆开以后里面用料、散热、芯片布局是不是对得起这个定位；

3. 原机 512MB 内存换到 2GB 以后，系统到底有没有正常识别。

所以这篇就是按实际折腾顺序来写：先看外观通电，再看原生系统，再拆机，最后看 2GB 内存和启动日志。

一、先看外观和通电：这类机器不是只适合放家里

GL-MT3600BE 这台机器给我的第一感觉就是小巧。它不是那种大体积桌面路由，更像一台可以长期塞包里、出门拿出来就能用的便携 OpenWrt 小主机。

这种定位对我来说挺有意思：

• 出差、临时办公，可以当旅行路由；

• 接 USB 网卡、U 盘、移动硬盘，可以做一点扩展；

• 配合手机卡 CPE、热点、上级 Wi-Fi，可以临时组一个稳定小网络；

• 家里也能当旁路、测试节点、插件实验机；

• 真要折腾 OpenWrt，体积小、接口全，比普通随身路由可玩性高。

通电进系统后，GL.iNet 原生界面还是它家一贯风格：简洁、好看、功能集中。多网络、VPN、AdGuard Home、应用插件、客户端管理这些东西都摆得比较直观，对普通用户比纯 LuCI 友好。

但它又不是完全把 OpenWrt 藏起来。原生系统背后仍然有 OpenWrt 的底子，LuCI 原生界面也可以通过 8080 端口进入。这个设计我比较喜欢：新手可以用 GL.iNet 的 App 和 Web 界面，老玩家又能进原生 OpenWrt 看更底层的东西。这里我不再硬塞不清楚的系统截图，文章图片尽量留给拆机和芯片细节。

二、拆机前先说一句：别上来就金属硬撬

这种小机器外壳紧凑，拆的时候最怕的不是拆不开，而是手一急用金属撬棒硬怼，结果外壳边缘留下压痕、白印，甚至卡扣位置被撬变形。

我的建议是：

• 能用塑料撬片就不用金属；

• 沿缝慢慢走，不要一个点死撬；

• 遇到卡扣紧的位置，先判断受力方向；

• 拆之前记一下脚垫、螺丝、卡扣位置；

• 有风扇和天线线的机器，打开外壳不要猛掀。

GL-MT3600BE 本身外观挺精致，小巧玲珑的机器，一旦壳子撬花，看着就不舒服了。拆机是为了看里面，不是为了给外壳做战损。

三、打开以后：双面铝合金散热 + 风扇，MT7987A 看来不是省油的灯

拆开以后能看到，这台机器内部不是简单一块板子加个塑料壳。它用了比较明显的散热结构：双面铝合金散热件，再加主动风扇。这对一台便携路由来说算是比较认真了。

这也侧面说明一点：MT7987A/V 这颗平台虽然是路由器 SoC，但并不是那种随便贴个小铁片就完事的低功耗玩具。Wi-Fi 7、双 2.5G、USB 3.0、多网络应用一起上，长期跑起来还是有热量压力的。

所以我不会把风扇写成“多余设计”。恰恰相反，这种小体积机器想长时间跑，散热结构越认真越好。尤其是带出去当热点、CPE、VPN 节点的时候，可能一开就是一整天，稳定性比短时间跑分更重要。

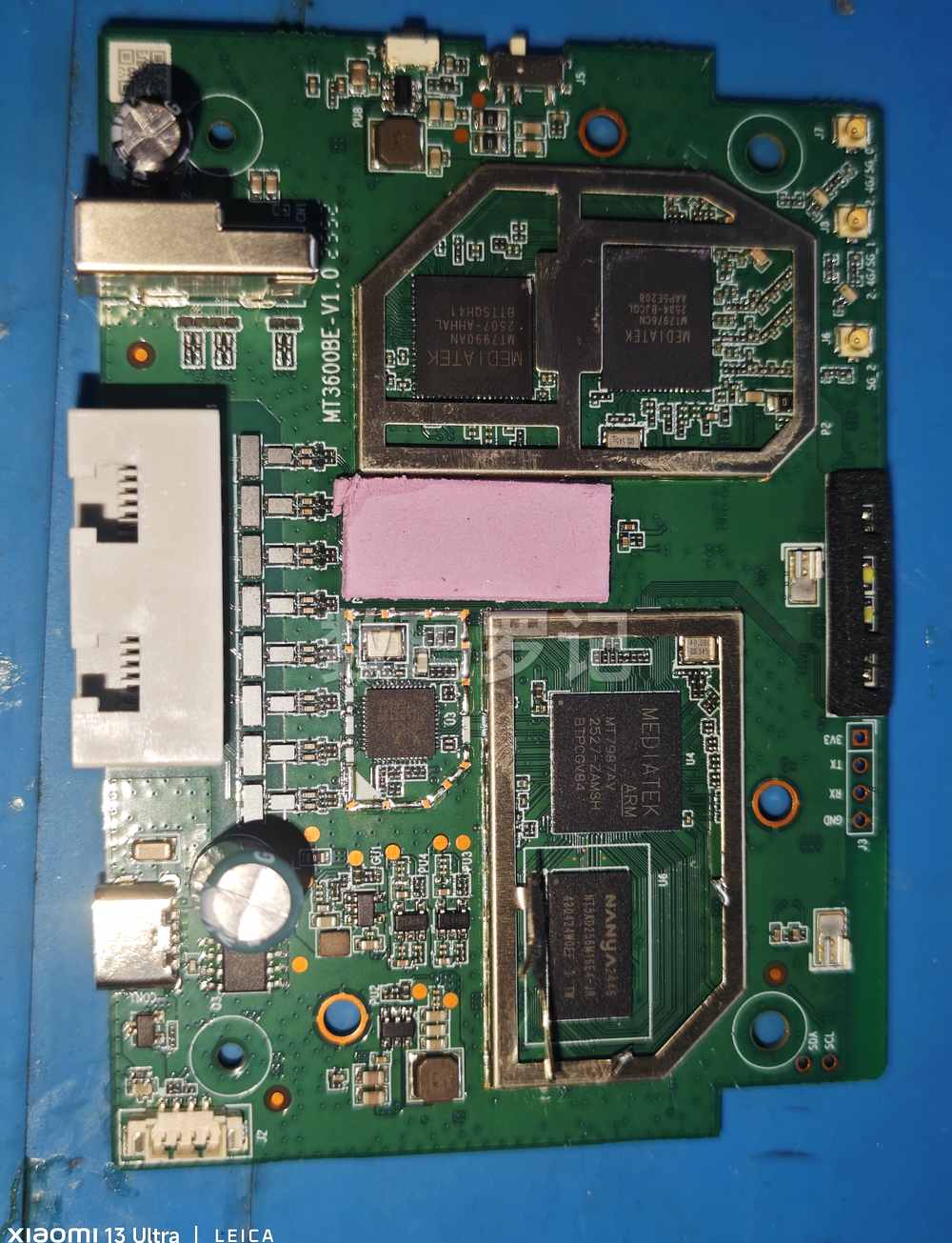

四、主板布局：核心、内存、NAND、网口和无线区域都比较紧凑

主板整体布局比较紧。核心区域、内存、NAND、供电、网口、无线射频、天线座都挤在不大的空间里。这个体积下还要放双 2.5G 网口、USB 3.0、Wi-Fi 7 和风扇，布局压力不小。

能明确看出来的区域大概有这些：

• MT7987A/V 主控区域：负责系统启动、网络、外设和整体调度；

• DDR4 内存区域：原机 512MB，后面这次改成 2GB；

• SPI NAND 存储区域：日志里能看到 Macronix 512MiB SPI NAND；

• 双 2.5G 网口相关区域：启动日志里有 MediaTek MT7987 2.5GbE PHY；

• Wi-Fi 射频和天线区域：多路天线座集中在主板边缘；

• USB/供电区域：对应 USB 3.0、USB-C 供电和扩展能力；

• 屏蔽罩与散热接触面：核心区域明显考虑了屏蔽和散热。

照片和日志里能确认的芯片/器件信息

这部分我尽量按能确认的写，不把看不清丝印的芯片硬编型号。

• 主控 SoC：MediaTek MT7987A/V。启动日志里明确出现 NOTICE: CPU: MT7987A，U-Boot 里也显示 CPU: MediaTek MT7987。这颗就是整机的核心，负责系统启动、以太网、USB、PCIe/无线相关连接和整体网络处理。

• 内存：DDR4 3200。原机启动阶段显示 EMI: Using DDR4 settings、DDR4 Speed: 3200 Mbps、Detected DRAM size: 512 MB。这说明原厂 512MB 是从早期内存初始化阶段识别出来的，不是系统后面猜的。

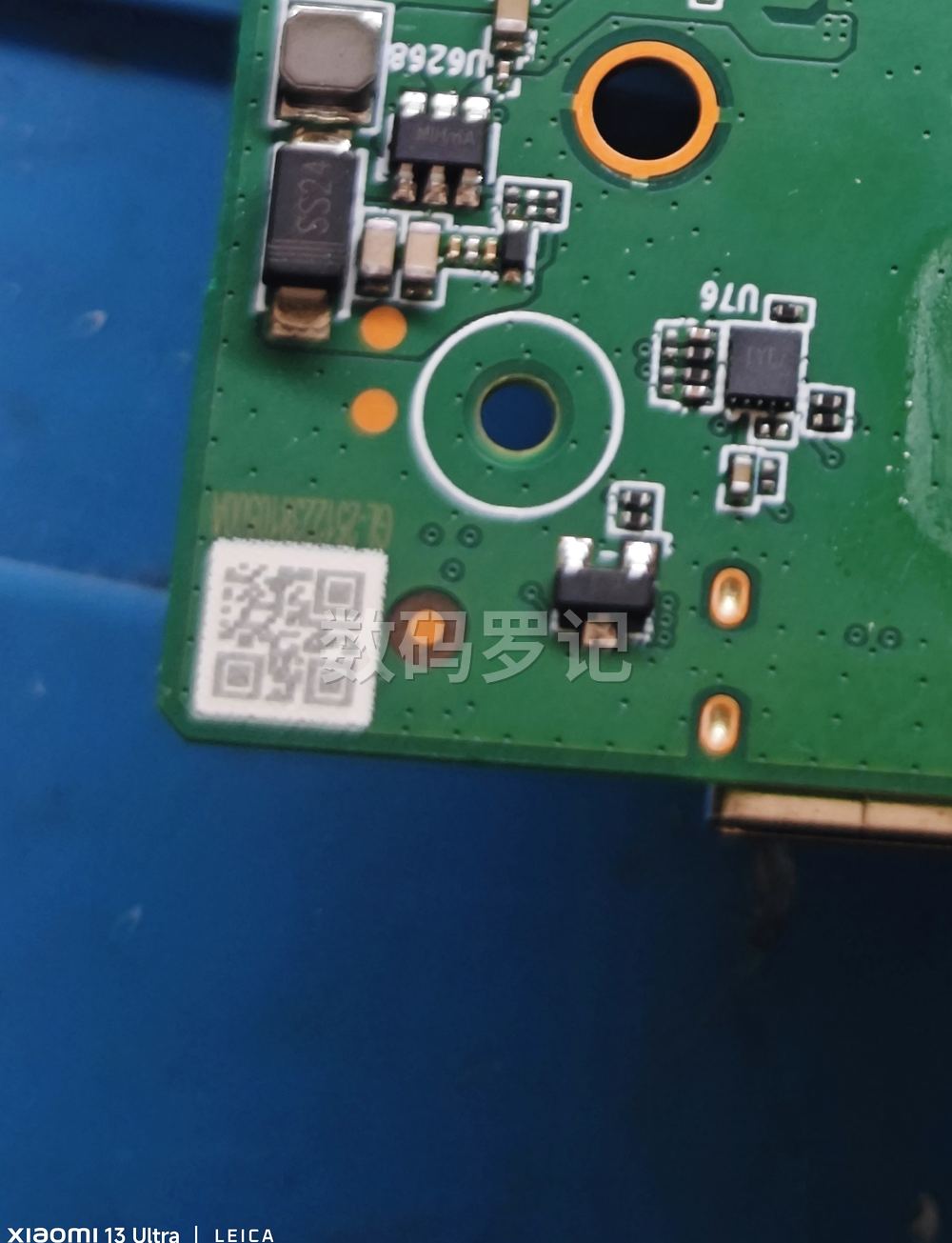

• 升级内存：2GB DDR4 BGA 颗粒。升级后 free 里能看到 2043924 这个接近 2GB 的内存规模，/tmp 也变成约 998MB。照片里内存区域能看到返修痕迹，但丝印受角度和水印影响，不适合只凭图再硬认一次型号。

• SPI NAND：Macronix 512MiB。日志明确写了 Macronix SPI NAND was found，容量 512 MiB，块大小 256 KiB，页大小 4096，OOB 128。这部分比照片更可靠。

• 以太网 PHY：MediaTek MT7987 2.5GbE PHY。内核日志里有 MediaTek MT7987 2.5GbE PHY，对应双 2.5G 网口相关部分。

• 供电滤波电容：25V 680µF 电解电容。照片里这颗大电容比较显眼，容量和耐压标识能看出来。它不是固态电容，这点观感上确实一般，但不能仅凭这一点判断整机质量。

• 无线/射频区域：也有一个电解电容16v470uf的 能看到屏蔽罩、天线座和射频区域布局，但具体射频前端/功放芯片丝印照片里不够清楚，暂时只按 Wi-Fi 7 射频区域来写，不乱报型号。

这类板子看着小，但不是低端小白盒那种空空荡荡的布局。它更像一台被压缩进便携外壳里的 OpenWrt 网络小主机。

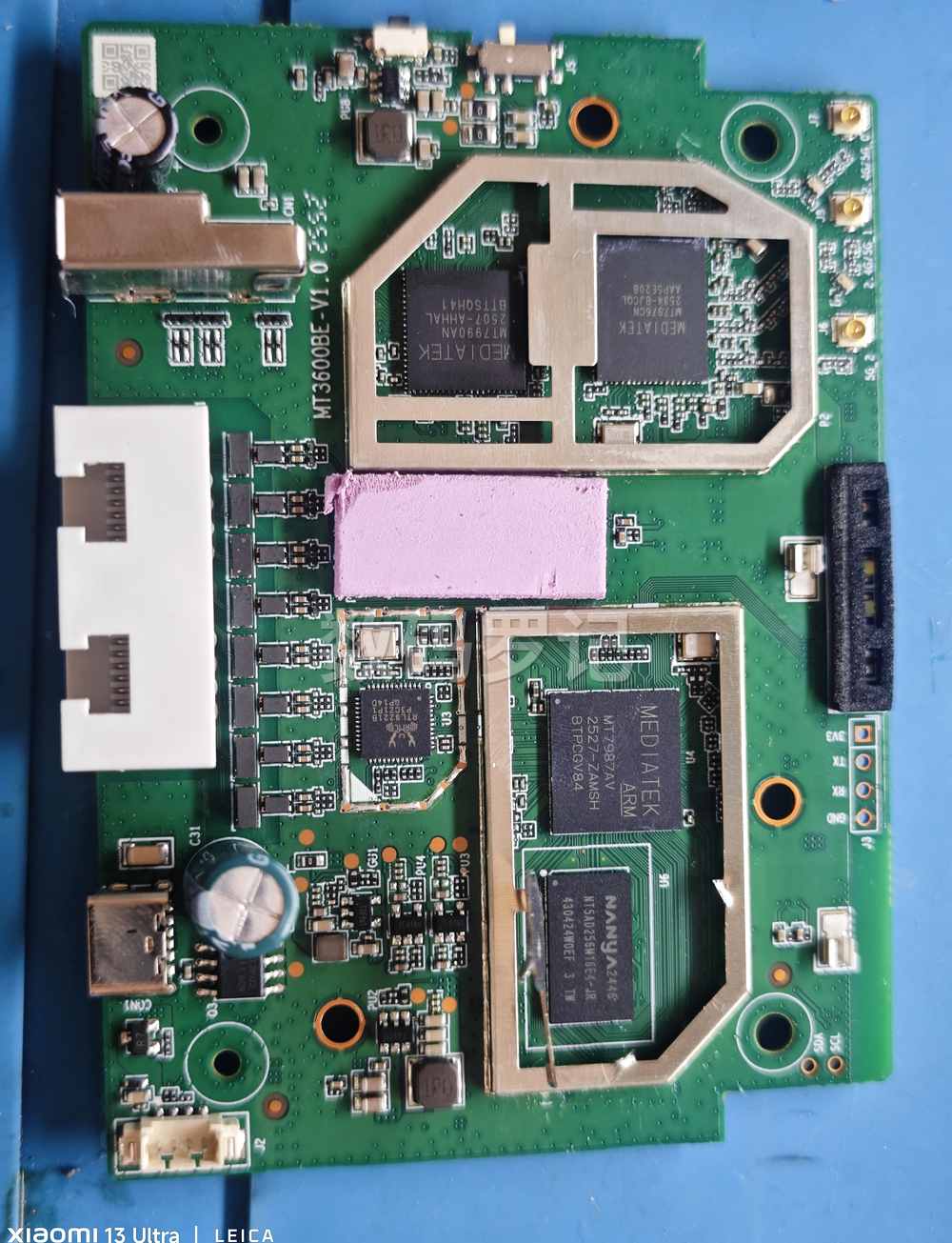

五、主控和内存位置：升级点就在屏蔽罩附近

这次重点看的还是主控和 RAM。原机启动日志里已经写得很清楚：

• CPU：MT7987A；

• DDR4 Speed：3200 Mbps；

• 原机 Detected DRAM size：512 MB；

• U-Boot 阶段 DRAM：512 MiB。

原机 512MB 对官方系统来说够用，跑基础路由、多网络、VPN、AdGuard Home、插件这些都没问题。但如果像我这样喜欢把它当小主机用，512MB 就会开始有点紧：开服务、跑规则、挂 USB、临时缓存、插件一多，内存余量就不太舒服。

换 2GB 的意义不在于让 CPU 变强，而是让它从“够用的小路由”，变成更宽裕的便携 OpenWrt 实验节点。

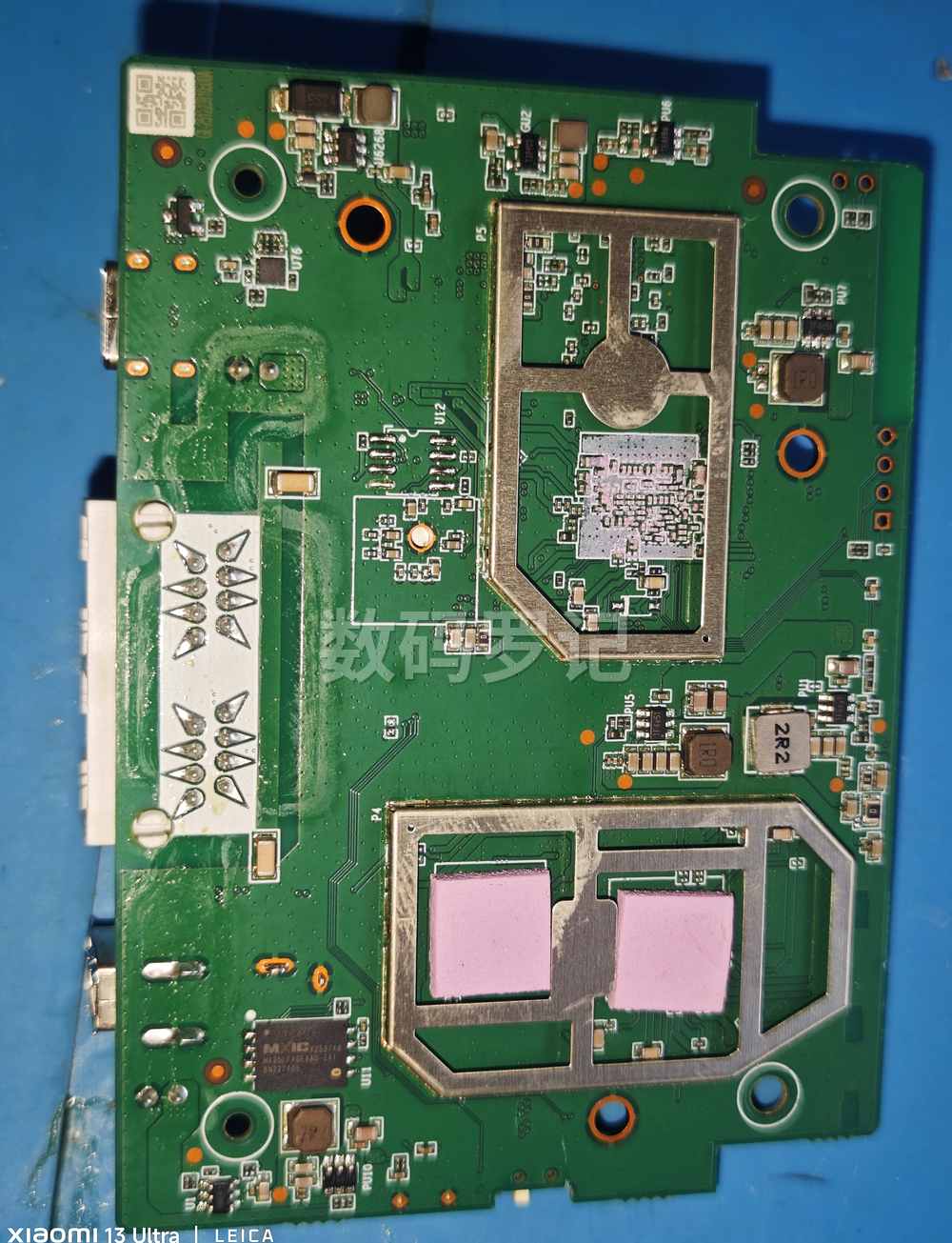

六、一个不太耐看的点：25V 680µF 电解电容

拆机照片里比较显眼的还有一颗大电容，标称 25V 680µF。这个东西我觉得要实事求是说。

电解电容在路由器、适配器、小型网络设备里并不罕见，它有成本、体积、容量和滤波需求方面的考虑。不能看到不是固态电容，就直接说它一定差、一定不耐用，这样不严谨。

但从拆机观感来说，它确实没有固态电容那么“顺眼”。尤其是这种定位不低的小机器，里面又有双 2.5G、Wi-Fi 7、风扇和铝合金散热，旁边出现一颗传统电解电容，多少有点不耐看。

我的看法是：

• 它不等于质量问题；

• 也不能凭一颗电容就否定整机；

• 但如果从长期高温、小体积、便携设备心理预期看，固态电容确实会让人更舒服。

这部分就点到为止，不夸大，也不洗。

七、2GB DDR4 升级：不是新手项目

这次内存升级不是插内存条，也不是普通烙铁焊两下。它涉及 BGA DDR4 拆焊，设备和经验要求都比较高。

大体过程是：

1. 拆外壳；

2. 取出主板；

3. 拆散热结构；

4. 找到原机 DDR4 颗粒；

5. 处理屏蔽罩和周边空间；

6. 拆下原机 512MB DDR4；

7. 换上 2GB DDR4 颗粒；

8. 检查焊点和周边小件；

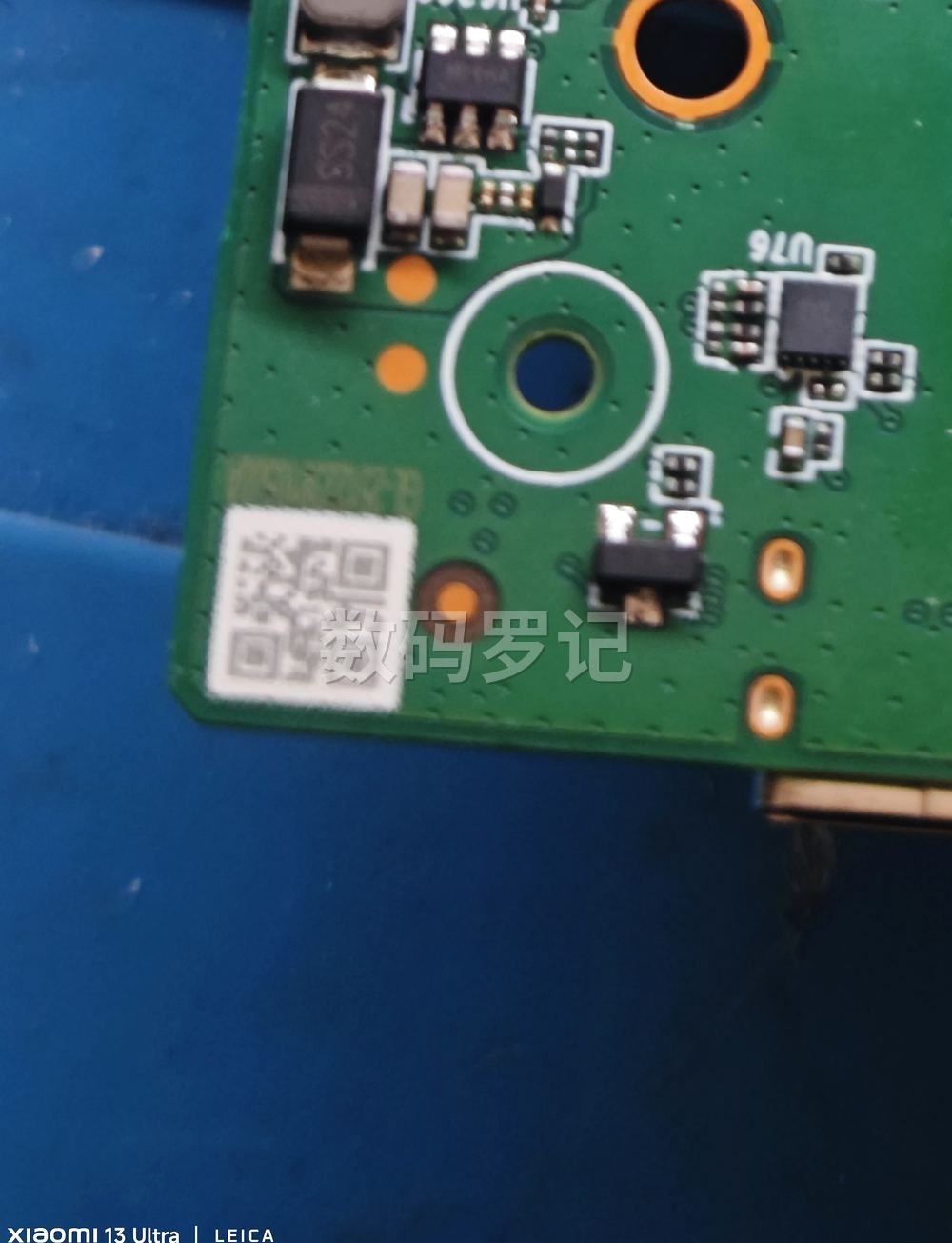

9. 装回散热和风扇；

10. 上电看能不能过启动和内存初始化。

这里最怕的是虚焊、连锡、颗粒组织方式不匹配，或者周边小电容电阻被碰掉。失败表现可能是不开机、卡 BL2、反复重启、内存测试不过。没有热风台、预热台、显微镜和 BGA 经验，不建议拿新机器练手。

八、升级后验证：系统识别接近 2GB，/tmp 也变大

升级后进系统，free -m 看到的内存是：

root@GL-MT3600BE:~# free -m

这份 BusyBox 输出虽然命令是 free -m，但数值看起来按 KB 理解更合理。2043924KB 换算下来接近 2GB，说明系统确实识别到了更大的内存。

再看 /tmp：

Filesystem           Type            Size      Used Available Use% Mounted on

/tmp 是 tmpfs，也就是内存盘。升级后 /tmp 接近 998MB，比原机 512MB 内存状态下宽裕很多。

我还做了一个很直接的写满测试：

root@GL-MT3600BE:~# dd if=/dev/zero of=/tmp/123 bs=8k count=300000

这里 No space left on device 不是翻车，反而是预期结果。因为 count=300000 给的是一个足够大的上限，实际写到 /tmp 满了就停止。这个测试能说明 /tmp 空间是真能写进去的，不只是界面上显示好看。

九、NAND 和分区：512MiB SPI NAND，坏块为 0

存储这边，原机日志和升级后读取都能对应上。原机阶段识别到 Macronix SPI NAND：

spi-nand: spi_nand spi_nand@0: Macronix SPI NAND was found.

升级后查看 /proc/mtd：

dev:    size   erasesize  name

nanddump 结果里我主要看三项：

ECC failed: 0

ECC corrected 有数值不奇怪，NAND 读取时出现可纠正 bitflip 是正常现象之一。关键是 ECC failed 为 0，坏块为 0，这次读取没有看到不可纠正错误。

十、启动日志整理：原机 512MB 和升级后 2GB 的关键段

完整启动日志很长，直接全部贴在正文里会影响阅读，所以这里只放关键段。想看的可以点开。

NOTICE:  CPU: MT7987A

OpenWrt 21.02-SNAPSHOT
