光伏储能接入 Home Assistant：逆向云端 API + TV 大屏监控

linuxer
linuxer
发布于 2026-05-22 / 26 阅读
0
0
#Home-Assistant#SunPower#逆向#SVG#Android-TV#Docker

SunPower 光储接入 Home Assistant：逆向云端 API + androidTV 大屏监控

把一个「只看云」的太阳能一体机逆向接入本地 HA，再做自定义大屏挂到 Android TV。那个平台的不暴露了避免他们去改了数据规则后面不好抓，不过后期应该着手上 RS485 直接读取一体机实时的数据流和电池的保护板信息，后期。。...

背景

家里装了 SunPower 光储一体机（光伏 + 电池 + 逆变器），厂家只给 DM 云端平台和手机 App——没有本地 API，没有 Modbus，没有 MQTT。一体机 WiFi 推数据到，约 5 分钟一次刷新很慢。

问题是：

  • 云端数据延迟高、刷新慢

  • 跟家里其他智能设备没法联动

  • 客厅电视上看不到实时发电 / 用电 / 电池状态

  • 数据不在自己手里

目标：把数据拉到本地 Home Assistant，做自定义大屏面板，挂 Android TV（顺手 Claude 也做了个 androidTV 的 app） 当监控屏和前几期用androidTV 做监视器使用 ，APP 直接安装在

整体架构

☀️ 光伏阵列 → ⚡ SunPower 一体机 → 🔋 电池 / ⌁ 电网 / 🏠 负载
                    │
                    │ WiFi (~5min)
                    ▼
            ☁️ DessMonitor 云端
            (web.dessmonitor.com)
                    │
                    │ HTTPS + SHA1 签名
                    ▼
        🐍 DessMonitor Bridge (Docker)
        (dessmonitor_to_ha.py, 120s 轮询)
                    │
                    │ REST API
                    ▼
            🏠 Home Assistant
            (20+ sensor.dessmonitor_*)
                    │
                    │ /local/*.html
                    ▼
        🎨 自定义 UI 面板
        ├── sunpower-topology.html (动态拓扑)
        ├── sunpower-tv.html (TV 大屏)
        └── sunpower-tv-legacy.html (兼容版)
                    │
                    ▼
            📺 Android TV (WebView APK)

第一步：逆向 DM 云端 API

这是整个项目最难的环节。厂家没公开 API 文档，一切靠抓包 + 逆向。

抓包

在 DM Web 端打开 Chrome DevTools → Network，登录后观察 XHR 请求，发现关键接口：

  • webQueryDeviceEs — 设备列表

  • querySPDeviceLastData — 实时遥测（PV 电压电流、电池 SOC、电网功率等）

  • webQueryDeviceEnergyFlowEs — 能流数据（光伏→负载 / 电池 / 电网的功率分配）

SHA1 签名认证

最大坑点：每个请求都要带 sign 参数（SHA1 哈希）。Web 端 JS 混淆过，但核心签名逻辑可以还原：

import hashlib

def make_sign(params: dict, secret: str) -> str:
    sorted_items = sorted(params.items(), key=lambda x: x[0])
    query_str = '&'.join(f'{k}={v}' for k, v in sorted_items)
    sign_str = secret + query_str + secret
    return hashlib.sha1(sign_str.encode()).hexdigest()

踩坑：

  • 签名算法不是简单拼接，要加前后 secret（类似支付宝风格），key 必须字母排序

  • 时间戳是秒级 Unix，本地时钟偏差 >5min 就签名失败

  • Token 会过期，Bridge 需要处理刷新逻辑

  • 不同固件版本 JSON 结构可能不同，要做防御性解析

第二步：Bridge 同步脚本

dessmonitor_to_ha.py 跑在 Docker 里，120s 轮询 DessMonitor API，通过 HA REST API 写入 sensor。

核心流程：拉数据 → 映射到 20+ HA sensor → POST /api/states/<entity_id> → 梯形积分法本地累计 kWh → Git 同步持久化

踩坑：

  • HA REST sensor 默认是「拉」模式，但我们从外部「推」进去——用 Long-lived Access Token 认证

  • DessMonitor 的「总发电量」偶尔跳变（固件升级 / 数据修正），本地累计用梯形积分法 + Git 同步到 GitHub Private Repo 防丢

  • 120s 轮询 vs 5min 云端更新，大部分拿到的是缓存，但偶尔能拿到更及时的能流数据

Docker 部署：

dessmonitor-bridge:
  image: python:3.12-slim
  volumes:
    - ./dessmonitor_to_ha.py:/app/main.py
    - ./ha-data:/app/ha-data
  environment:
    - DESSMONITOR_USERNAME=xxx
    - DESSMONITOR_PASSWORD=xxx
    - HA_URL=http://192.168.9.x:8123
    - HA_TOKEN=xxx
  command: python /app/main.py
  restart: unless-stopped

第三步：HA Sensor 配置

Bridge 直接 POST /api/states/sensor.dessmonitor_xxx，HA 自动创建 entity。关键 sensor：

  • PV1/PV2 功率、电压（W, V）

  • 电池 SOC、功率（W）

  • 电网功率（W，负数 = 馈网）

  • 负载功率（W）

  • 今日 / 累计发电（kWh）

  • 能流分配：光伏→负载、光伏→电池、电池→负载等

第四步：自定义 UI 面板

最有趣的部分。HA 的 www/local/ 目录可以放自定义 HTML，通过 http://HA_IP:8123/local/xxx.html 访问。

动态拓扑图

用 SVG 画动态能流拓扑图，实时显示光伏→一体机→电池 / 电网 / 负载的功率流向，能流线用 SVG 动画，功率越大线越粗越快。

TV 大屏

为客厅 Android TV 设计：大字体、高对比度，3 米外可读，60s 自动刷新。

兼容版

旧版 Android TV WebView 不支持 ES6，用 XMLHttpRequest 替代 async/await + fetch。

踩坑：

  • HA /local/ 缓存问题——URL 加 ?v=timestamp 强制刷新

  • SMB 挂载 ≠ HA www——NAS 上改文件，HA 可能不会立即生效，要手动复制到 HA 真实 www 目录

  • CORS 限制——必须通过 HA 域名 /IP 访问

第五步：Android TV APK

极简 WebView 壳，全屏加载 HA 上的 TV 大屏 HTML。需要设置 setUseWideViewPort 和 FLAG_KEEP_SCREEN_ON 解决缩放和息屏问题。

成品截图

拓扑图

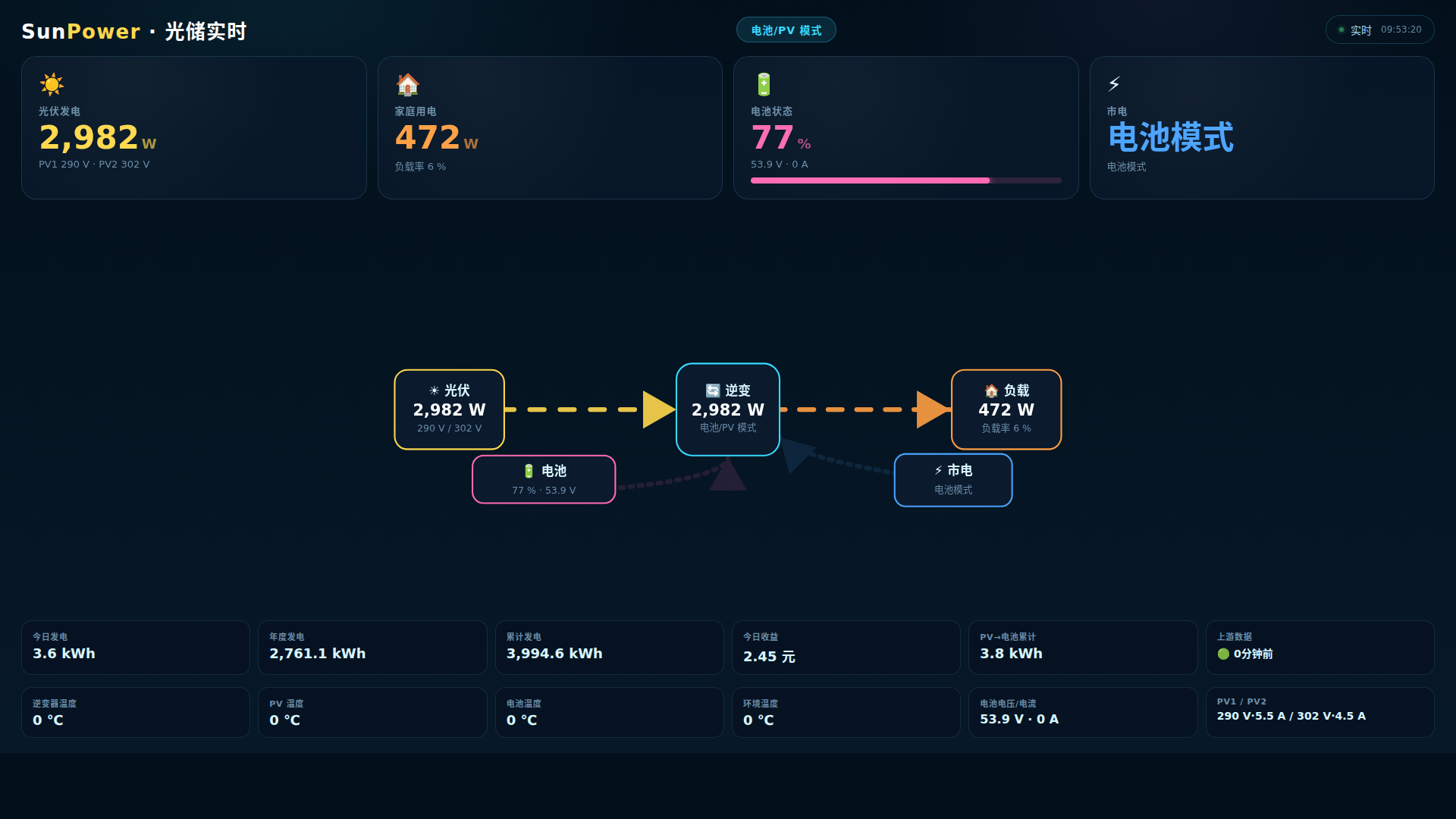

TV 大屏

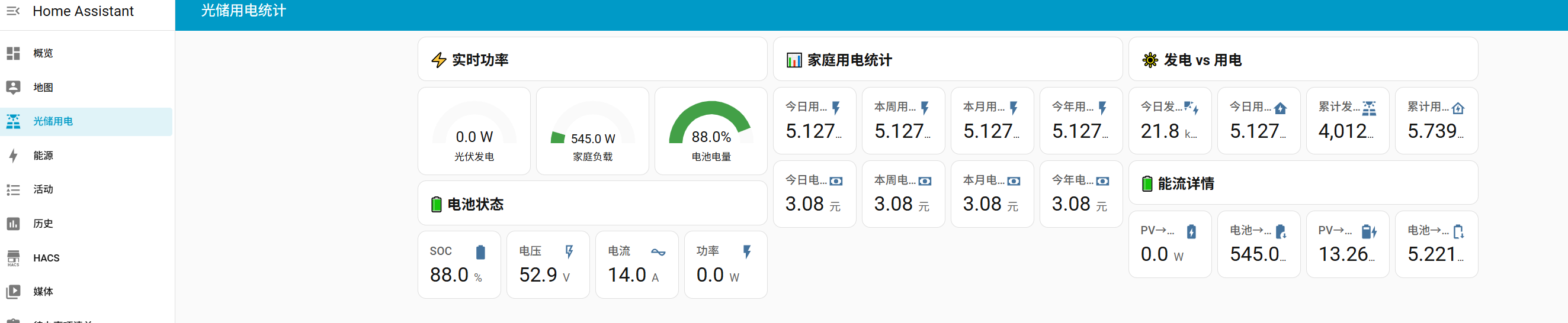

APP 的记录不是很准顺便集成一个在里面

踩坑速查

  1. SHA1 签名 → 排序拼接 + 前后 secret + SHA1

  2. 时间戳偏差 → 秒级 Unix，确保本地时钟准确

  3. Token 过期 → Bridge 加刷新逻辑

  4. 数据字段不固定 → .get() + 默认值

  5. HA REST Sensor 写入 → Bridge 主动 POST + Long-lived Token

  6. 累计电量丢 → 梯形积分 + Git 同步到 Private Repo

  7. 轮询 vs 云端更新 → 120s 间隔，接受大部分是缓存

  8. HA /local/ 缓存 → URL 加 ?v=timestamp

  9. SMB ≠ HA www → 手动复制到 HA 真实目录

  10. CORS 限制 → 始终通过 HA 域名 /IP 访问

  11. Android TV 缩放 → setUseWideViewPort + initial scale

  12. 屏幕常亮 → FLAG_KEEP_SCREEN_ON

技术栈

  • 数据源：DessMonitor 云端 API（逆向，SHA1 签名）

  • Bridge：Python 3.12, Docker, requests, hashlib

  • Home Assistant：Docker (host network), 20+ REST sensor

  • UI 面板：原生 HTML/CSS/JS + SVG 动画，无框架

  • TV 展示：Android TV APK (WebView 壘)

  • 持久化：GitHub Private Repo

反思与展望

  1. 数据主权：所有数据落地本地 HA + Git，不再依赖可能跳变的云端数值

  2. 延迟：一体机→云端→Bridge→HA 约 5-7 分钟，厂家开放本地 Modbus/TCP 可做到秒级

  3. UI 演进：从 Hermes 写的初版到 Claude 重新设计，UI 经历多轮迭代，每次踩「覆盖 /www」的坑

  4. 未来：加历史数据图表（Grafana + InfluxDB），自动化策略（SOC 低时关非必要负载）

by 数码罗记 · godsun.pro
