小米电视 L50M5-AD eMMC 分区分析与 ROM 下载（MiTV4-ANSM0）

👁 976

本文基于一台 小米电视 L50M5-AD（MiTV4-ANSM0，代号 xmen），用 Xgpro T76 编程器读出 eMMC 镜像后对每个分区做了完整分析。机型为 Android 6.0.1 老平台，主控 Amlogic，系统版本 20.3.9.2061，原生分辨率 960×540。底层结构吃透了，刷机救砖、扩容、改 hosts 屏广告才有底气。

一、完整分区表

分区	起始扇区	大小	格式	用途
bootloader	0	4 MB	—	引导加载器
logo	32,768	32 MB	EXT4	开机第一屏品牌画面（83 张 BMP+JPEG）
boot	98,304	16 MB	—	Android boot image
recovery	131,072	32 MB	—	Recovery 模式
cache	1,048,576	90 MB	空	OTA 缓存（当前为空）
system	1,232,896	2.4 GB	EXT4	系统分区
data	6,291,456	~4 GB	EXT4	用户数据

二、系统分区时间线

从 system 分区里文件 mtime 分布能反推这台机器经历了几代 OTA：

日期	文件数	含义
2018-03 ~ 2018-12	少量	原始 SDK / 驱动遗留文件
2020-03-09	183	系统原生构建（ro.build.date）
2022-05-30	57	OTA 中间更新
2022-11-18	129	OTA 更新包（含 bootanimation + 库文件）
2023-02-24	全量	eMMC 读取 / 刷写时间（ctime 统一刷新）

三、关键文件时间戳

文件	Inode	大小	mtime	说明
build.prop	2152	6 KB	2020-03-09	系统构建日期
bootanimation.zip	1156	3.89 MB	2023-02-24	系统刷写时复制
bootanimation_rec.zip	1157	20 KB	2023-02-24	Recovery 动画
bootanimation_redmi.zip	2137	3.89 MB	2022-11-18	OTA 推送的 Redmi 动画
bootanimation_rec_redmi.zip	2136	22 KB	2022-11-18	OTA 推送 Recovery 动画
AdServer.apk	1371	341 KB	2009-01-01	广告引擎（占位日期）

bootanimation.zip（2023）与 bootanimation_redmi.zip（2022）内容 MD5 完全一致——刷机时只是复制了 OTA 版本并 touch 了时间戳。

四、bootanimation.zip 内容

desc.txt:
1920 850 25 0 -115
update_progress 480 3 720 984
p 0 0 part0

内容	说明
part0/（60 帧 PNG）	红米 logo 动画帧，960×540
background.png	默认背景（1.4 MB）
background_clear.png	清屏背景（691 KB）
background_update.png	升级背景（694 KB）
update_line.png	升级进度条

结论：bootanimation.zip 实际是系统升级进度条动画，不含广告。update_progress 字段说明这是 OTA 升级时显示的画面。

五、开机广告机制

┌─────────────┐    ┌──────────────────┐    ┌─────────────────────┐
│  logo 分区   │───▶│ bootanimation.zip│───▶│  SystemServer 启动  │
│  品牌第一屏  │    │  红米 logo 动画   │    │                     │
└─────────────┘    └──────────────────┘    └────────┬────────────┘
                                                    │
                                          ┌─────────▼──────────┐
                                          │  TvHome.apk 启动    │
                                          │  （vendor 高优先）   │
                                          └─────────┬──────────┘
                                                    │
                                          ┌─────────▼──────────┐
                                          │  AdServer.apk 启动  │
                                          │  请求广告 API       │
                                          └─────────┬──────────┘
                                                    │
                                        ┌───────────┴──────────┐
                                        │                      │
                                  有广告 ▼               无广告 ▼
                                播放倒计时             直接进桌面
                            (app_boot_advert_time)   (cacheAds empty)

为什么第二屏就出广告？ TvHome 与 AdServer 都是 /system/vendor/app/ 级系统应用，在 Zygote 预加载后立即启动；网络一通就开始拉广告。bootanimation 还没播完，广告素材已就绪。

六、广告相关组件

组件	路径	作用
AdServer.apk	/system/vendor/app/AdServer/	广告引擎：拉取、缓存、播放广告
TvHome.apk	/system/vendor/app/TvHome/	桌面主程序：广告展示载体（不可删）
com.xiaomi.mitv.advertise	TvHome 内 AIDL 服务	广告服务接口
com.xiaomi.mitv.preload	系统广播	预装管理器，触发广告组件安装

七、广告 API 端点（屏蔽用）

域名	端点	用途
api.ad.xiaomi.com	/ott/fetchAds	开机广告拉取
api.ad.xiaomi.com	/getSplashScreenAds	闪屏广告
api.ad.xiaomi.com	/brand/splashConfig	闪屏配置
api.ad.xiaomi.com	/brand/pushConfig	推送配置
api.ad.xiaomi.com	/push/getAds	推送广告
api.ad.xiaomi.com	/brand/appupgrade	广告组件升级
sdkconfig.ad.xiaomi.com	/api/checkupdate/…	SDK 更新检查
data.mistat.xiaomi.com	/mistats/v2	使用统计
data.mistat.xiaomi.com	/idservice/deviceid_get	设备指纹

八、本机 eMMC 原厂 ROM 下载只是给 emmc崩了读不出来的使用

此机好像挺多都是海力士的 emmc 寿命不到读出来都有可能报错校验不过

📦 L50M5-AD 完整 eMMC 镜像（编程器读出 · 含全分区）

来源：Xgpro T76 直接从 eMMC 读出，原汁原味（非网络刷机包）
内容：bootloader / logo / boot / recovery / cache / system / data 全分区镜像
用途：编程器底层救砖、刷机失败卡 logo、误删 system 还原、扩容前的原始备份
格式：分区 bin 文件 + 整 eMMC dump（按需选）

下载地址（123 网盘）：

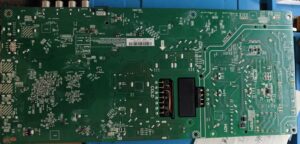

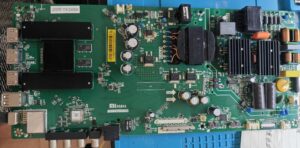

主板物料号

LEDOUTPUT:116V-1224V/550mA

TPD.T962.PC799 解压密码左边

123盘下载

LED OUTPUT:111.6V-122.4V/550ma

TPD.T962.PC790

需要立即获取请联系站长（QQ / 微信，详见站点页脚联系方式）。付款后 24 小时内发链接与解压密码。

九、相关文章

本机型同系列其他维修 / 扩容文章：

分析日期：2025-06-22 · 设备：MiTV4-ANSM0 (xmen)
